Opis produktu
Wartości i zastosowanie:

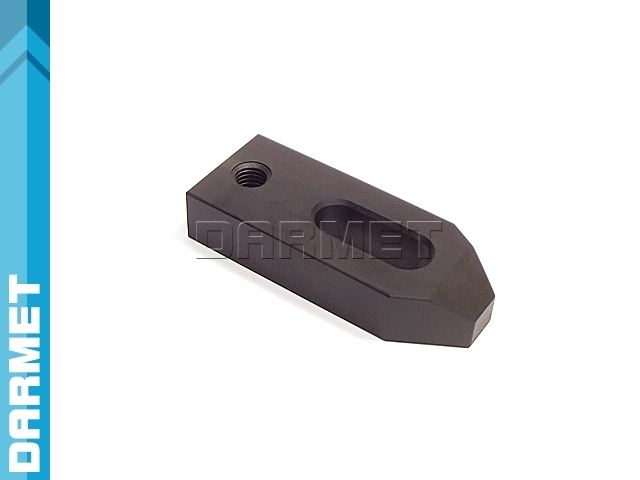

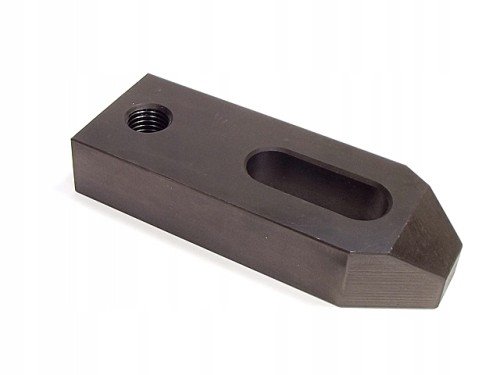

- Łapa dociskowa prosta RLF wykonana wg DIN 6314.
- Materiał: 1.1191, twardość: 32-35 HRC.
- Łapami dociskowymi można zamocować przedmiot bezpośrednio na stole obrabiarki lub pośrednio dociskając inny uchwyt obróbkowy np. imadło maszynowe lub uchwyt tokarski.
- Do łap dociskowych należy zastosować podpórki o wysokości równej wysokości przedmiotu albo podkładki schodkowe.
- Elementy dociskowe proste sprawdzają się przy mocowaniu elementów z płaską powierzchnią czołową.
Przykład zastosowania łapy dociskowej prostej
Dane techniczne:
| Parametr | Wartość |
|---|---|
| d1 | M10 |
| a | 15 mm |
| b2 | 30 mm |
| b3 | 12 mm |
| e1 | 30 mm |
| e2 | 15 mm |
| b1 | 11 mm |
| Śruba teowa | M10 |
| L | 80 mm |
