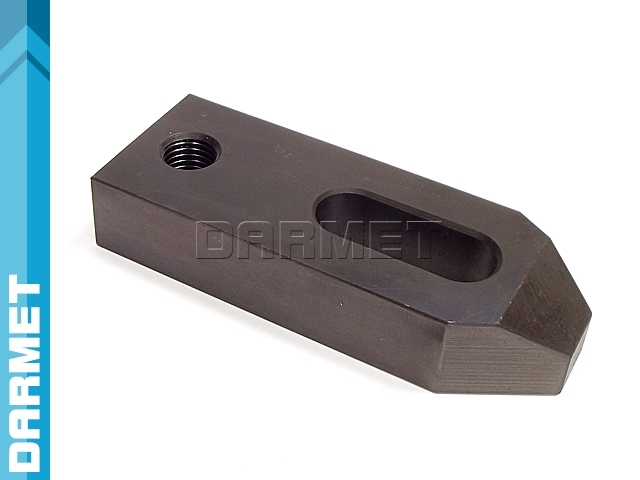

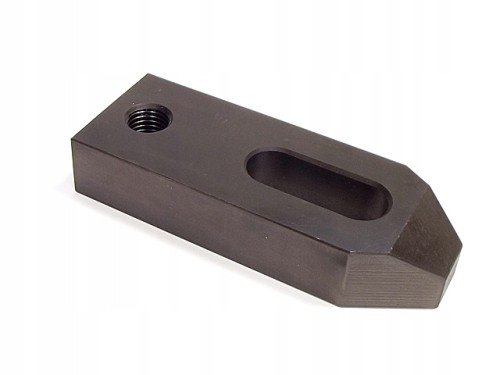

Łapa dociskowa prosta RLF - M20 x 200 mm - DARMET

Name: Łapa dociskowa prosta RLF - M20 x 200 mm - DARMET
Brand: DARMET
SKU: 53980
Price: 121.77 PLN
Availability: OutOfStock

(0) opinii

WG_RLF20200

Producent: DARMET

121,77

Opis produktu

Wartości i zastosowanie:

Łapa dociskowa prosta RLF wykonana wg DIN 6314.
Materiał: 1.1191, twardość: 32-35 HRC.
Łapami dociskowymi można zamocować przedmiot bezpośrednio na stole obrabiarki lub pośrednio dociskając inny uchwyt obróbkowy np. imadło maszynowe lub uchwyt tokarski.
Do łap dociskowych należy zastosować podpórki o wysokości równej wysokości przedmiotu albo podkładki schodkowe.
Elementy dociskowe proste sprawdzają się przy mocowaniu elementów z płaską powierzchnią czołową.

Przykład zastosowania łapy dociskowej prostej

łapa dociskowa prosta - jak mocować

Dane techniczne:

Łapa dociskowa RLF - wymiary

Parametr	Wartość
d₁	M20
a	30 mm
b₂	60 mm
b₃	22 mm
e₁	80 mm
e₂	30 mm
b₁	22,5 mm
Śruba teowa	M20 - M22
L	200 mm

Instrukcje obsługi

Specyfikacja produktu

Typ proste (RLF)

Długość 200 mm

Gwint M20

Producent: Zakład Obróbki Skrawaniem Darmet sp. z o. o.
Adres: ul. Komunalna 4c, 15-197 Białystok
Kraj pochodzenia: Polska
Kontakt: +48 85 653 86 70, handel@darmet.com.pl
