Opis produktu
Wartości i zastosowanie:

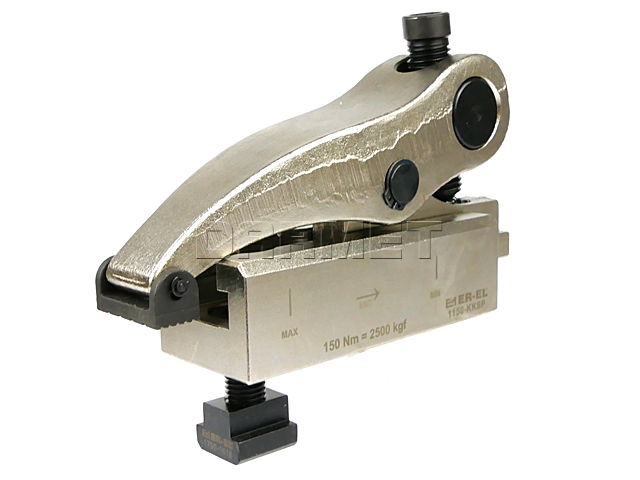

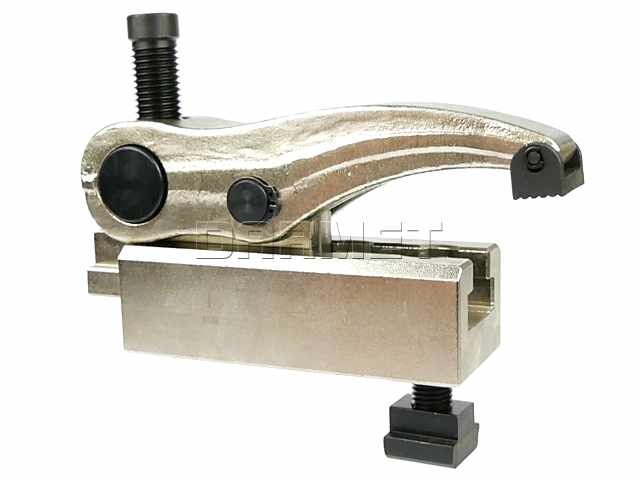

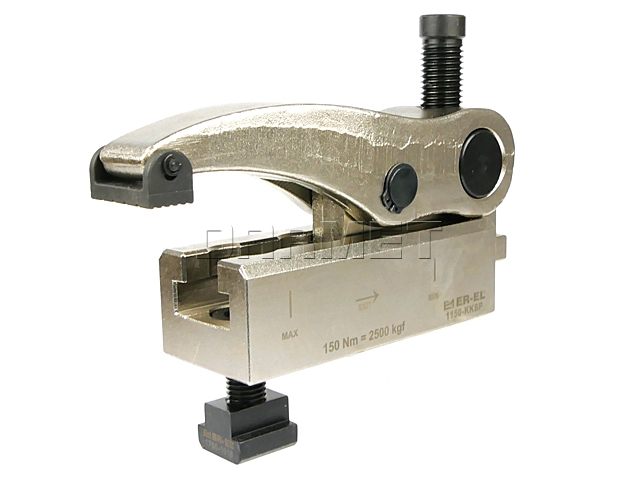

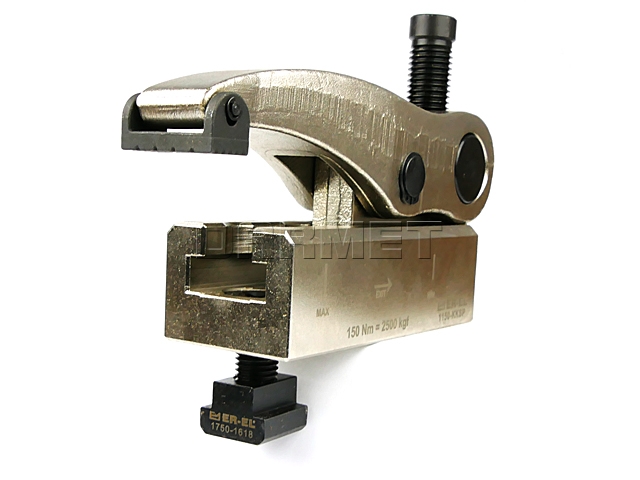

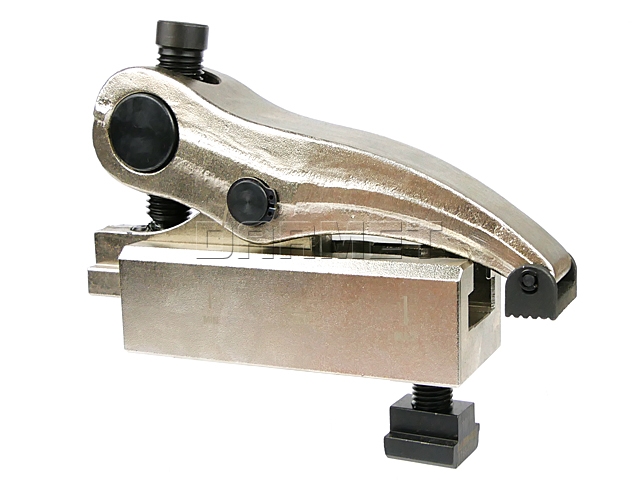

- Łapa dociskowa RLSP do frezarki o szerokości rowka teowego 20 mm.
- Materiał: 1.119, twardość: 35-38 HRC.
- Łapa dociskowa dostarczana ze śrubą teową.
- Dociski wykorzystywane na frezarkach, wiertarkach stołowych, stołach obróbczych itp.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| a | 20 mm |
| g | M16 |
| hmin-max | 0 - 62 mm |
| s | 21 - 78 mm |
| k | 125 mm |
| d | M20 |
| SW | 12 mm |
| L | 140 mm |
| e | 28,5 mm |
| b | 53 mm |
| c | 18 mm |
| f | 32 mm |
Zasada działania łapy regulowanej
1. Umieść podstawę docisku przed przedmiotem obrabianym, a następnie zamocuj ją dokręcając śrubę T-ową.
2. Zamontuj górny element docisku w odpowiedniej pozycji.
3. Dokręć śrubę imbusową aby docisnąć łapę do detalu.
4. Prawidłowe zamocowanie detalu do obróbki.
