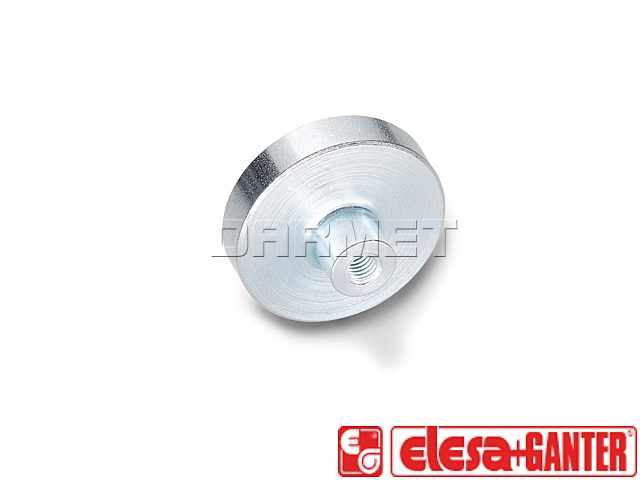

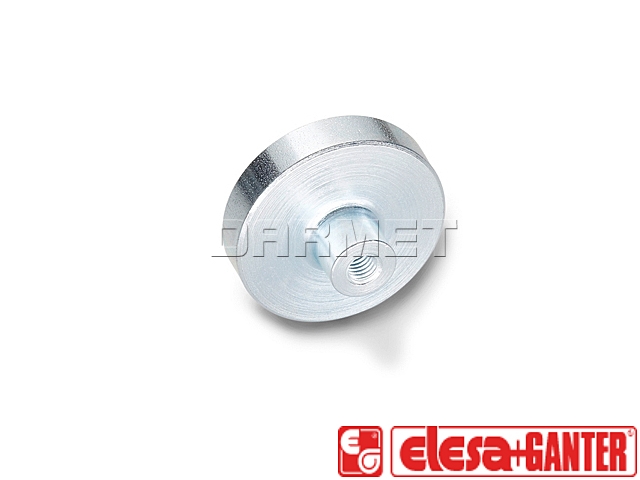

Opis produktu
Właściwości i zastosowanie:
- Obudowa z ocynkowanej stali
- Tuleja gwintowana standaryzowana
- Materiał magnetyczny: twardy ferryt HF
- Odporne na temperaturę do 200°C
Tabela dostępnych rozmiarów i modeli:
 |
||||||||
| Oznaczenie | d1 | d2 | d3 | h | l | t | Nominalna siła przylegania [N] | |
|---|---|---|---|---|---|---|---|---|
| GN 50.2-HF-10-M3 | 10 ±0.1 | M 3 | 6 ±0.1 | 4.5 +0.2/-0.1 | 7 | 5 | 4 | |
| GN 50.2-HF-13-M3 | 13 ±0.1 | M 3 | 6 ±0.1 | 4.5 +0.2/-0.1 | 7 | 5 | 10 | |
| GN 50.2-HF-16-M3 | 16 ±0.1 | M 3 | 6 ±0.1 | 4.5 +0.2/-0.1 | 7 | 5 | 18 | |
| GN 50.2-HF-20-M3 | 20 ±0.1 | M 3 | 6 ±0.1 | 6 +0.2/-0.1 | 7 | 5 | 30 | |
| GN 50.2-HF-25-M4 | 25 ±0.1 | M 4 | 8 ±0.2 | 7 +0.3/-0.1 | 8 | 7 | 40 | |
| GN 50.2-HF-32-M4 | 32 ±0.1 | M 4 | 8 ±0.2 | 7 +0.3/-0.1 | 8 | 7 | 80 | |
| GN 50.2-HF-40-M5 | 40 +0.2/-0.1 | M 5 | 10 ±0.2 | 8 +0.4/-0.1 | 10 | 9 | 125 | |
| GN 50.2-HF-50-M6 | 50 +0.2/-0.1 | M 6 | 12 ±0.2 | 10 +0.5/-0.1 | 12 | 11 | 220 | |
| GN 50.2-HF-63-M8 | 63 +0.3/-0.1 | M 8 | 15 ±0.2 | 14 +0.5/-0.1 | 16 | 14 | 350 | |
| GN 50.2-HF-80-M10 | 80 +0.5/-0.1 | M 10 | 20 ±0.2 | 18 +0.5/-0.1 | 16 | 15 | 600 | |
| GN 50.2-HF-100-M12 | 100 +0.5/-0.1 | M 12 | 22 ±0.2 | 22 +0.5/-0.1 | 21 | 18 | 900 | |
| GN 50.2-HF-125-M14 | 125 +0.5/-0.1 | M 14 | 25 ±0.2 | 26 +0.5/-0.1 | 24 | 20 | 1300 | |
Dostępności są informacyjne na podstawie danych z firmy ELESA+Ganter i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
