Opis produktu
Właściwości i zastosowanie:

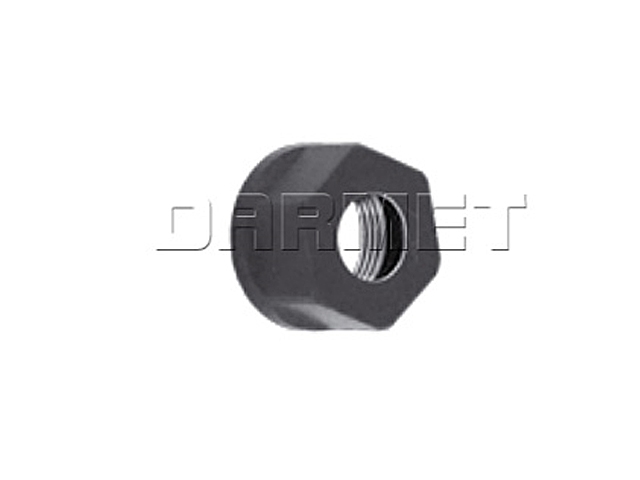

- Nakrętka sześciokątna ER16 została wykonana z wysokiej jakości stali.
- Przeznaczona jest do oprawek używanych z tulejkami zaciskowymi ER 16 (DIN 6499).
- Przed montażem tulejki w oprawce musi być ona włożona do nakrętki.
- Gwint : M22x1,5
- Do sześciokątnych nakrętek pasuje standardowy płaski klucz .
Dane techniczne:
| Parametr | Wartość |
|---|---|
| ER | 16 |
| D | 28 mm |
| H | 17,5 mm |
| G | M22 x 1,5 |
| kod produktu | 0642 198 331 103 |
Montaż tulejek w nakrętkach:
|
|
||
|
Montaż tulejki zaciskowej w nakrętce oprawki |
Tulejka prawidłowo zamontowana | Demontaż tulejki zaciskowej |
Aby prawidłowo zamotować tulejkę zaciskową ER w oprawce należy:
- Tulejkę włożyć pod kątem do nakrętki.
- Zaczepić kanałkiem tulejki o mimośrodowy lub cylindryczny występ nakrętki (rys. A).
- Wcisnąć tulejkę do nakrętki (rys. B).
- Nakrętkę z wciśniętą tulejką skręcić z oprawką, tak aby możliwe było zamocowanie obrabianego narzędzia.
Dostępności są informacyjne na podstawie danych z firmy ZM KOLNO i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
