Opis produktu
Właściwości i zastosowanie:

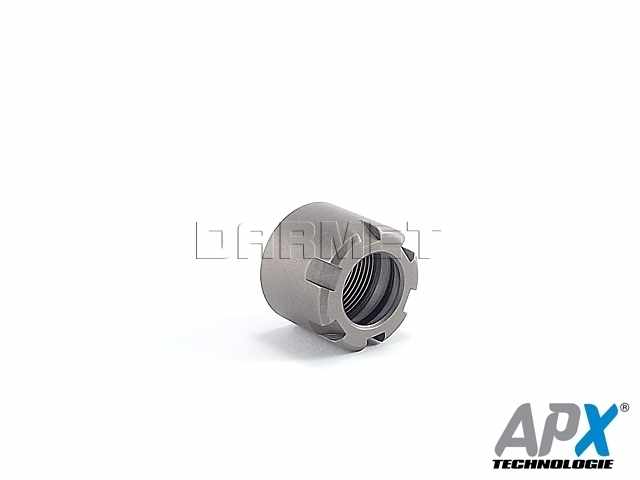

- Nakrętka ER Mini do tulejek ER20
- Wykonana ze stali o wysokiej jakości
- Przeznaczona do oprawek używanych z tulejkami zaciskowymi ER DIN 6499
- Przed montażem w oprawce tulejka musi być włożona do nakrętki
Montaż tulejek w nakrętkach:
|
|
||
|
Montaż tulejki zaciskowej w nakrętce oprawki |
Tulejka prawidłowo zamontowana | Demontaż tulejki zaciskowej |
Aby prawidłowo zamotować tulejkę zaciskową ER w oprawce należy:
- Tulejkę włożyć pod kątem do nakrętki
- Zaczepić kanałkiem tulejki o mimośrodowy lub cylindryczny występ nakrętki (rys. A)
- Wcisnąć tulejkę do nakrętki (rys. B)
- Nakrętkę z wciśniętą tulejką skręcić z oprawką, tak aby możliwe było zamocowanie obrabianego narzędzia
