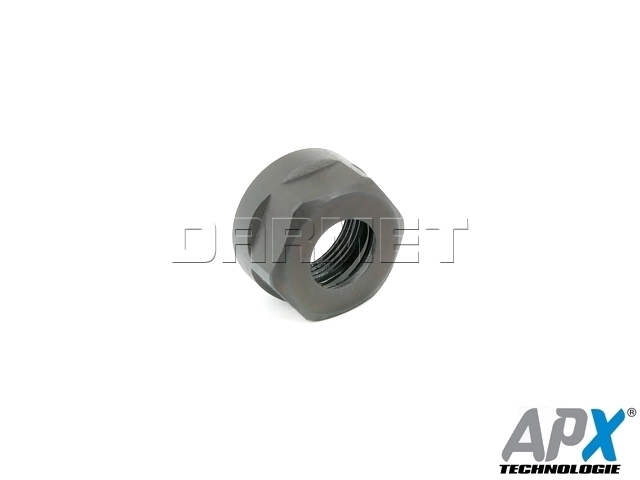

Nakrętka mocująca do tulejek ER20 | Typ T1 6-kątna - APX (9833-D)

(0) opinii

APX_N.ER20.SW

Producent: APX

56,46

45,90

Dostępny Kup do 12:00 a wyślemy jeszcze dziś!
Przewidywany czas wysyłki: Jeszcze dziś!
Najtańsza forma dostawy: Kurier (do 0,5 kg) - 20,00 zł

Opis produktu

Właściwości i zastosowanie:

Wykonana ze stali o wysokiej jakości
Przeznaczona do oprawek używanych z tulejkami zaciskowymi ER DIN 6499
Przed montażem w oprawce tulejka musi być włożona do nakrętki

Dane techniczne:

Parametr	Wartość	Jedn.
ER	20	mm
D	33	mm
H	20	mm

Montaż tulejek w nakrętkach:

Montaż tulejki zaciskowej

w nakrętce oprawki

Tulejka prawidłowo zamontowana

Demontaż tulejki zaciskowej

Aby prawidłowo zamotować tulejkę zaciskową ER w oprawce należy:

Tulejkę włożyć pod kątem do nakrętki
Zaczepić kanałkiem tulejki o mimośrodowy lub cylindryczny występ nakrętki (rys. A)
Wcisnąć tulejkę do nakrętki (rys. B)
Nakrętkę z wciśniętą tulejką skręcić z oprawką, tak aby możliwe było zamocowanie obrabianego narzędzia

Dostępności są informacyjne na podstawie danych z firmy APX i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.

Instrukcje obsługi

Producent: APX Technologie Sp. z o.o.
Adres: ul. Centralna 27, 05-816 Opacz
Kraj pochodzenia: Polska
Kontakt: +48 22 759 62 00, apx@apx.pl
