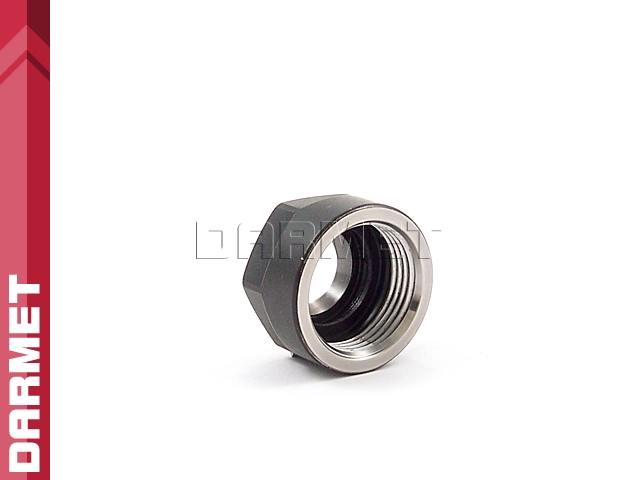

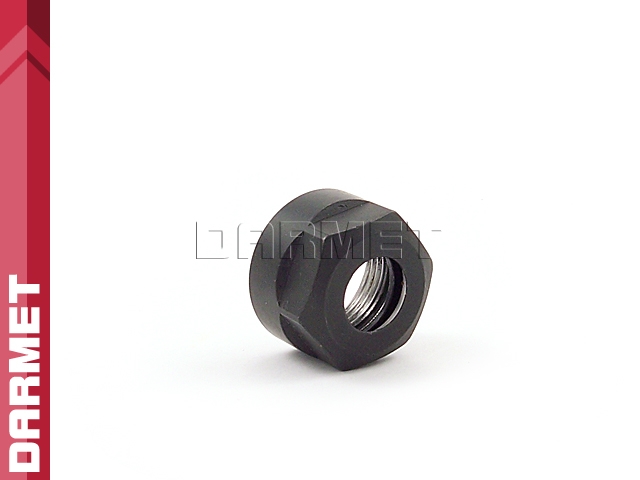

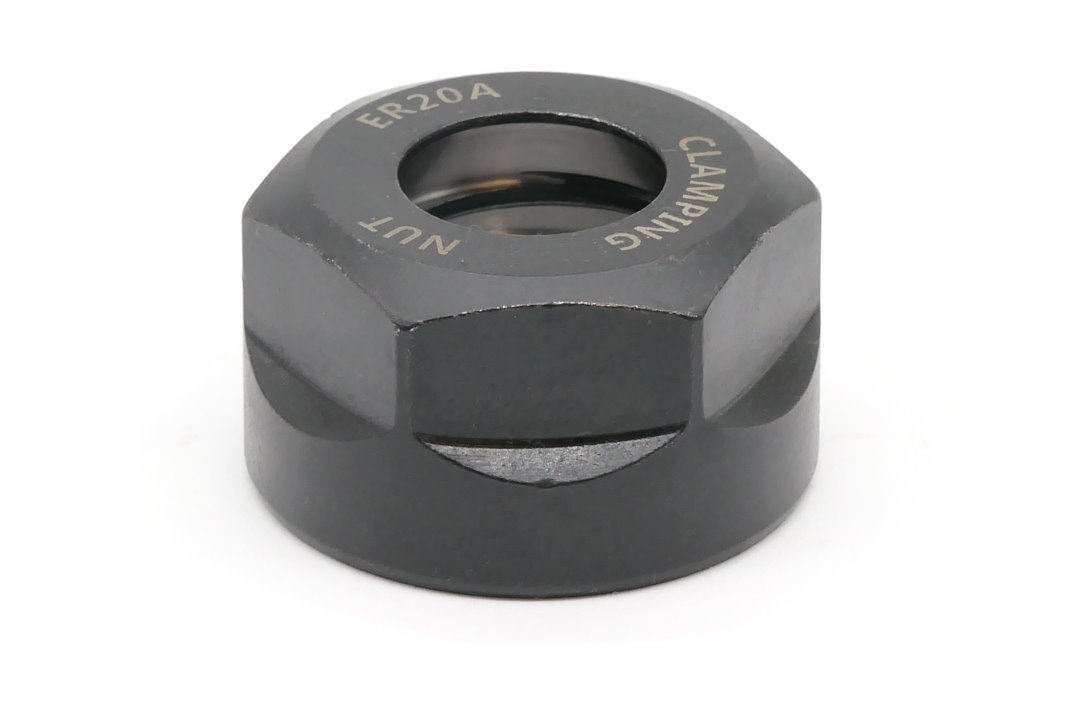

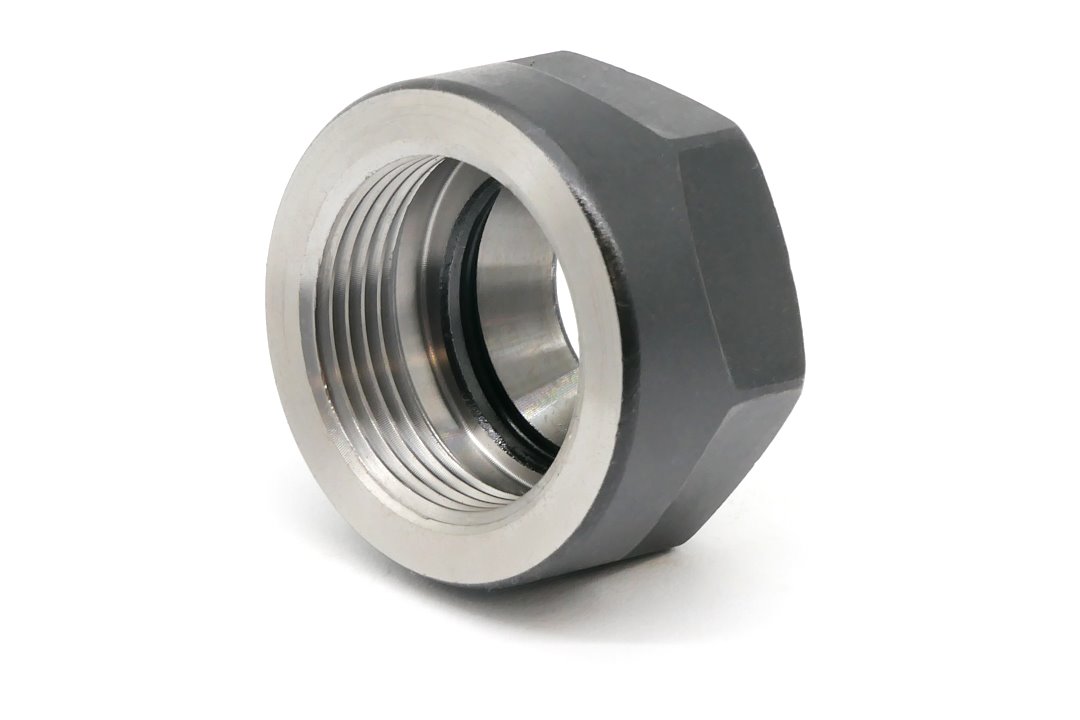

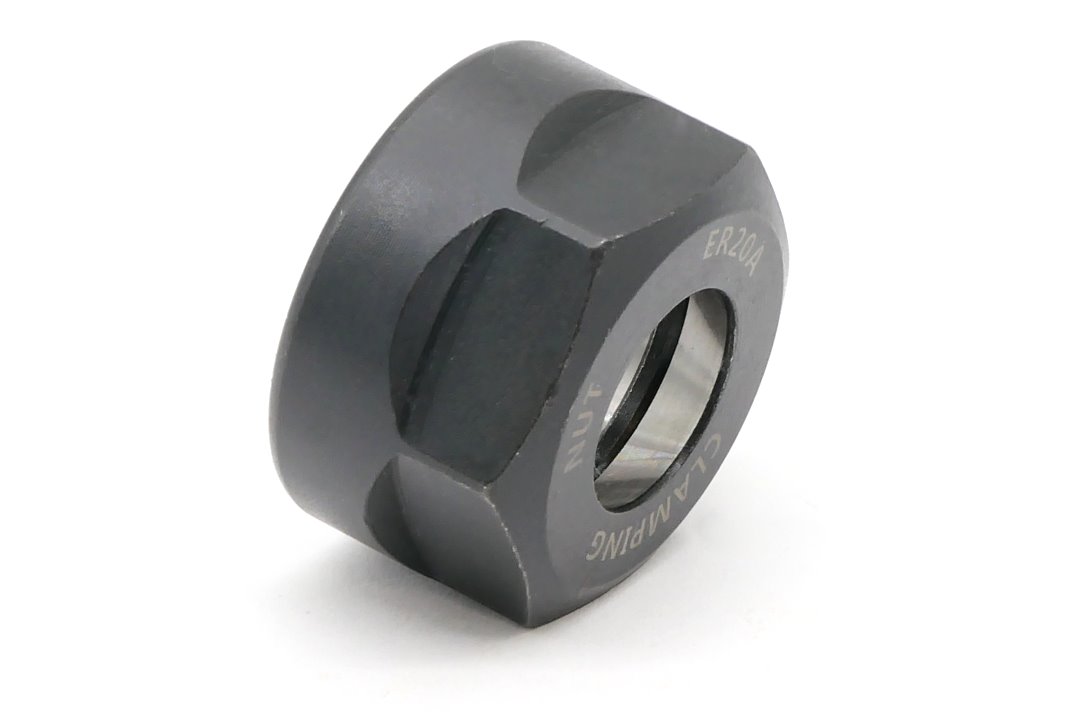

Opis produktu
Właściwości i zastosowanie:
- Wykonana ze stali o wysokiej jakości.
- Przeznaczona do oprawek używanych z tulejkami zaciskowymi ER DIN 6499.
- Przed montażem w oprawce tulejka musi być włożona do nakrętki.
- Nakrętka sześciokątna po płaski klucz 30 mm.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| D | 34 mm |
| L | 19 mm |
| M | M25 x 1,5 mm |
| Waga | 0,05 kg |
Czy wiesz, że ...?
Kenneth P. Stanback jest twórcą rewolucyjnej konstrukcji frezu walcowo-czołowego, która została opatentowana w latach 40. XX wieku. Był pionierem w branży narzędzi skrawających i przez wiele lat angażował się we wszystkie aspekty swojej firmy, włączając się w role od szlifierza po sprzedawcę. Jego innowacyjne projekty frezów trzpieniowych zdobyły popularność na całym świecie, a jego firma rozszerzyła swoją działalność na ponad 30 krajów. Po prawie 80 latach, narzędzia frezarskie Stanbacka nadal są używane i uważane za innowacyjne. Frezy walcowo-czołowe znajdują zastosowanie w precyzyjnym cięciu i obróbce różnych materiałów.
Frezy trzpieniowe wykonywane są z dwóch głównych materiałów kompozytowych: stali szybkotnącej (HSS) i węglika wolframu. Frezy z węglika wolframu są bardziej sztywne i trwalsze, dlatego preferowane są do pracy z twardymi materiałami, natomiast frezy HSS są tańsze, ale mają krótszą żywotność.
Kenneth P. Stanback jest twórcą rewolucyjnej konstrukcji frezu walcowo-czołowego, która została opatentowana w latach 40. XX wieku. Był pionierem w branży narzędzi skrawających i przez wiele lat angażował się we wszystkie aspekty swojej firmy, włączając się w role od szlifierza po sprzedawcę. Jego innowacyjne projekty frezów trzpieniowych zdobyły popularność na całym świecie, a jego firma rozszerzyła swoją działalność na ponad 30 krajów. Po prawie 80 latach, narzędzia frezarskie Stanbacka nadal są używane i uważane za innowacyjne. Frezy walcowo-czołowe znajdują zastosowanie w precyzyjnym cięciu i obróbce różnych materiałów.
Frezy trzpieniowe wykonywane są z dwóch głównych materiałów kompozytowych: stali szybkotnącej (HSS) i węglika wolframu. Frezy z węglika wolframu są bardziej sztywne i trwalsze, dlatego preferowane są do pracy z twardymi materiałami, natomiast frezy HSS są tańsze, ale mają krótszą żywotność.
Montaż tulejek w nakrętkach:
|
|
||
|
Montaż tulejki zaciskowej w nakrętce oprawki |
Tulejka prawidłowo zamontowana | Demontaż tulejki zaciskowej |
Aby prawidłowo zamontować tulejkę zaciskową ER w oprawce należy:
- Tulejkę włożyć pod kątem do nakrętki.
- Zaczepić kanałkiem tulejki o mimośrodowy lub cylindryczny występ nakrętki (rys. A).
- Wcisnąć tulejkę do nakrętki (rys. B).
- Nakrętkę z wciśniętą tulejką skręcić z oprawką, tak aby możliwe było zamocowanie obrabianego narzędzia.
