Opis produktu
Właściwości i zastosowanie:

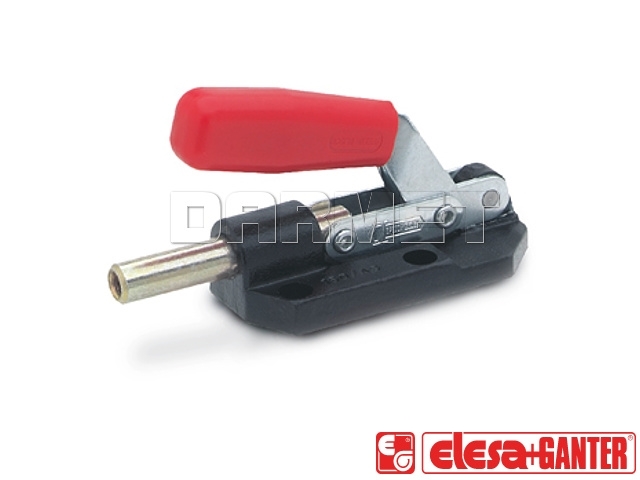

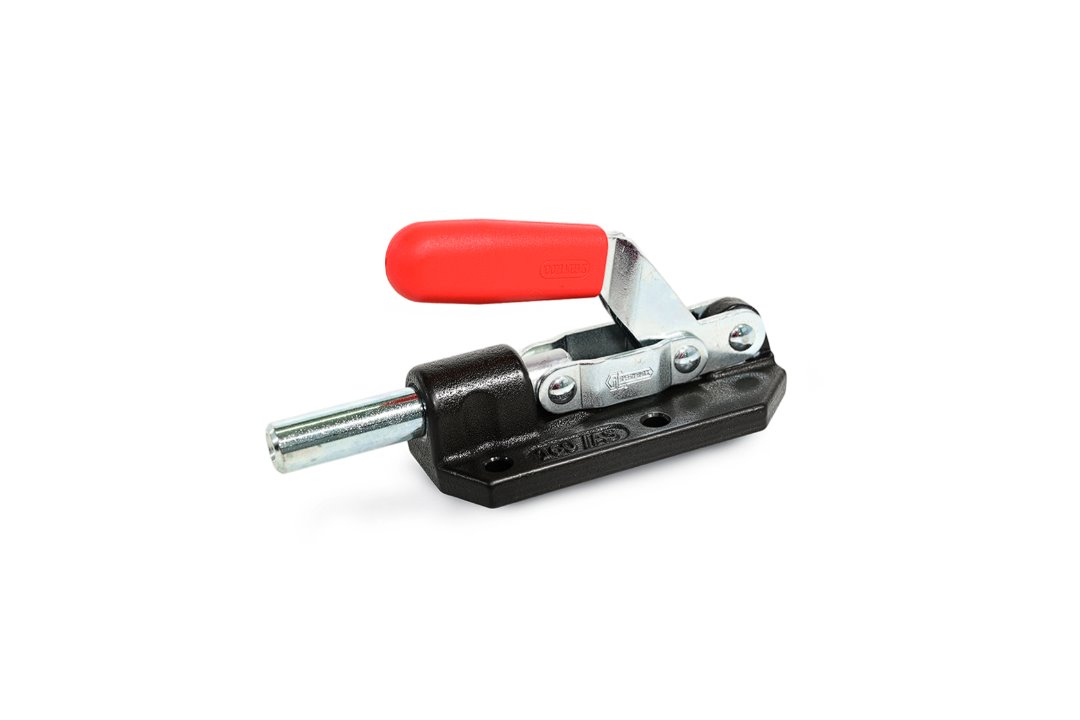

- Napinacz suwakowy ciągnąco-pchający
- Korpus i elementy gięte: mosiądz z gniazdami pod śruby z łbem cylindrycznym wg. DIN 912.
- Popychacz i elementy metalowe: stal St37, cynkowana na niebiesko
- Panewka prowadząca: stal hartowana
- Rączka pokryta czerwonym, olejoodpornym tworzywem
- Wszelkie części ruchome specjalnie przesmarowane
- Napinacze suwakowe GN 842 dzięki solidnym, masywnym korpusom mogą być stosowane, gdy wymagana jest bardzo wysoka siła przytrzymania
Dane techniczne:
| Parametr | Watrość | Jedn. |
 |
|---|---|---|---|
| a | 15 | mm | |
| b1 | 85 | mm | |
| b2 | 46 | mm | |
| d1 | 11 | mm | |
| d2 | M6 | ||
| d3 | 5.3 | mm | |
| h1 ≈ | 56 | mm | |
| h2 | 25 | mm | |
| l1 | 116 | mm | |
| l2 ≈ | 107 | mm | |
| l3 | 31 | mm | |
| m1 | 33.5 | mm | |
| m2 | 11 | mm | |
| m3 | 36.5 | mm | |
| m4 | - | mm | |
| s | 10 | mm | |
| t | 12 | mm | |
| Skok | 30 | mm | |
|
Siła przytrzymania |
2800 | N | |
| Waga | 395 | g |
Dostępności są informacyjne na podstawie danych z firmy ELESA+GANTER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
