Opis produktu
Właściwości i zastosowanie:

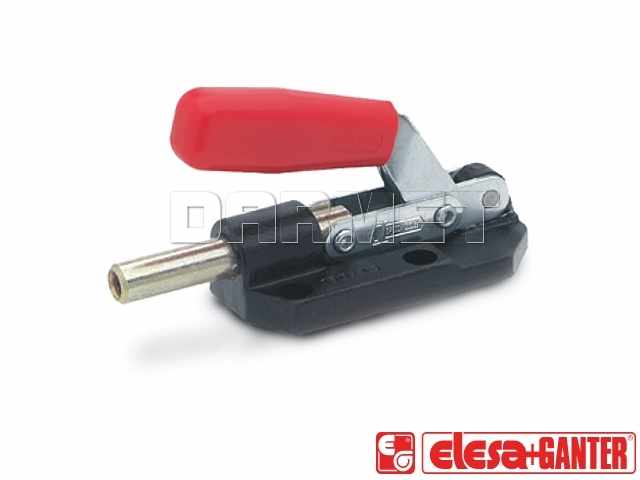

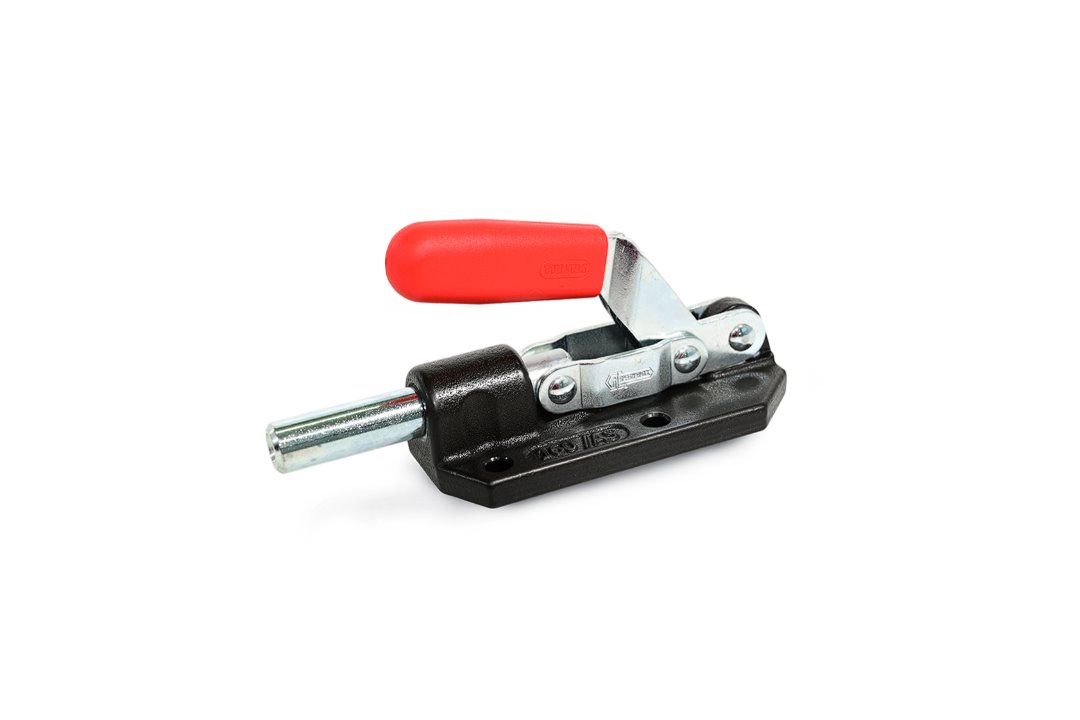

- Napinacz suwakowy ciągnąco-pchający
- Korpus i elementy gięte: mosiądz z gniazdami pod śruby z łbem cylindrycznym wg. DIN 912.
- Popychacz i elementy metalowe: stal St37, cynkowana na niebiesko
- Panewka prowadząca: stal hartowana
- Rączka pokryta czerwonym, olejoodpornym tworzywem
- Wszelkie części ruchome specjalnie przesmarowane
- Napinacze suwakowe GN 842 dzięki solidnym, masywnym korpusom mogą być stosowane, gdy wymagana jest bardzo wysoka siła przytrzymania
Dane techniczne:
| Parametr | Watrość | Jedn. |
 |
|---|---|---|---|
| a | 12 | mm | |
| b1 | 64 | mm | |
| b2 | 36 | mm | |
| d1 | 8.5 | mm | |
| d2 | M6 | ||
| d3 | 4.3 | mm | |
| h1 ≈ | 42.5 | mm | |
| h2 | 19.5 | mm | |
| l1 | 86 | mm | |
| l2 ≈ | 79 | mm | |
| l3 | 22 | mm | |
| m1 | 26 | mm | |
| m2 | 13 | mm | |
| m3 | 26 | mm | |
| m4 | - | mm | |
| s | 6 | mm | |
| t | 12 | mm | |
| Skok | 20 | mm | |
|
Siła przytrzymania |
1200 | N | |
| Waga | 169 | g |
