Opis produktu
Właściwości i zastosowanie:

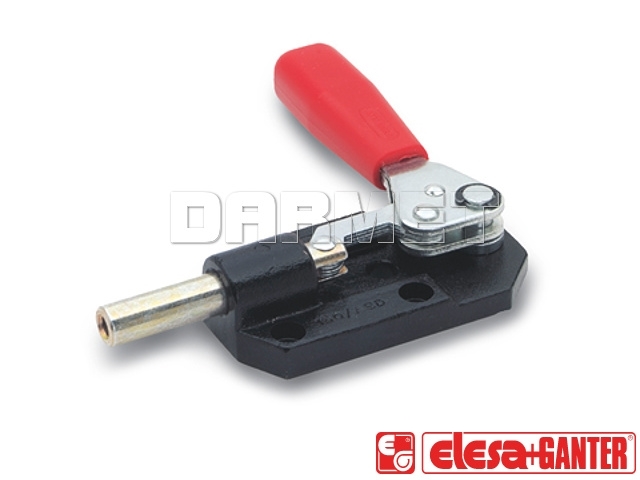

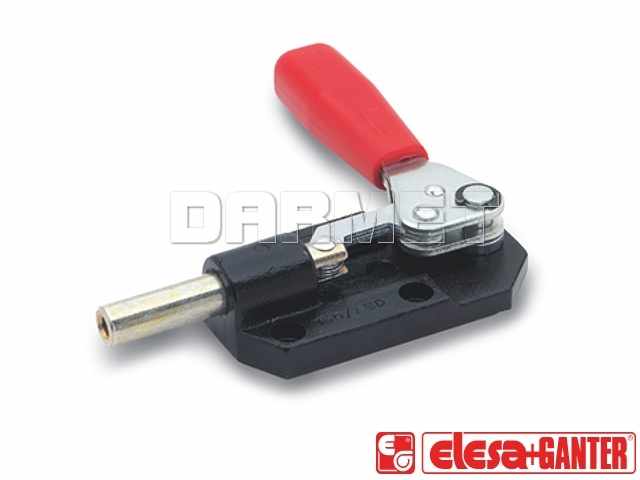

- Napinacz suwakowy ciągnąco-pchający
- Wykonanie ASS: wysuwanie trzpienia poprzez obrót dźwigni w prawą stronę
- Korpus i elementy gięte: stal hartowana C10, cynkowana na niebiesko
- Podstawa: mosiądz oksydowany na czarno
- Popychacz: stal cynkowana na niebiesko
- Rączka pokryta czerwonym, olejoodpornym tworzywem
- Wszystkie części ruchome są przesmarowane
- Napinacze suwakowe GN 844 wyróżniają się bardzo niewielką wysokością zabudowy przy każdym położeniu dźwigni
- Dzięki solidnej konstrukcji z kutego mosiądzu są bardzo wytrzymałe
- Dodatkowo mosiężna oprawa posiada doskonałe własności ślizgowe przy prowadzeniu popychacza
Dane techniczne:
| Parametr | Watrość | Jedn. |
 |
|---|---|---|---|
| a | 12 | mm | |
| b | 19.5 | mm | |
| d1 | 8.5 | mm | |
| d2 | M6 | ||
| d3 | 4.3 | mm | |
| h1 ≈ | 49 | mm | |
| h2 | 36 | mm | |
| l1 ≈ | 86 | mm | |
| l2 ≈ | 77 | mm | |
| l3 ≈ | 22 | mm | |
| m1 | 26 | mm | |
| m2 | 26 | mm | |
| m3 | 13 | mm | |
| s | 6 | mm | |
| t | 12 | mm | |
| Skok | 20 | mm | |
|
Siła przytrzymania |
900 | N | |
| Waga | 180 | g |
Dostępności są informacyjne na podstawie danych z firmy ELESA+GANTER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
