Opis produktu
Właściwości i zastosowanie:

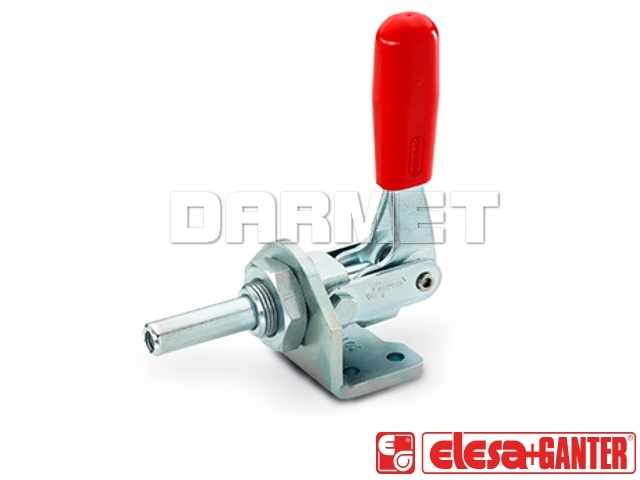

- Napinacz suwakowy
- Wykonanie ASW: z kątownikiem mocującym
- Korpus i elementy gięte: stal hartowana C10, cynkowana an niebiesko
- Rączka pokryta czerwonym, olejoodpornym tworzywem
- Wszystkie części ruchome są przesmarowane
- Napinacze suwakowe GN 843.1 mogą być mocowane za pomocą kątownika (wersja ASW) lub bezpośrednio
- Nagwintowana tuleja korpusu pozwala na umieszczenie dźwigni w najodpowiedniejszym położeniu
- Napinacze GN 843.1 zastąpiły produkowane do tej pory napinacze GN 843
Dane techniczne:
| Parametr | Watrość | Jedn. |
 |
|---|---|---|---|
| a | 32 | mm | |
| b1 | 60 | mm | |
| b2 ≈ | 35 | mm | |
| d1 | 12 | mm | |
| d2 | M8 | ||
| d3 | M20 x 1.5 | mm | |
| d4 | 6.5 | mm | |
| h1 ≈ | 110 | mm | |
| h2 | 50 | mm | |
| h3 | 22 | ||
| l1 ≈ | 113 | mm | |
| l2 | 105 | mm | |
| l3 | 54 | mm | |
| l4 | 39 | mm | |
| l5 | 41 | mm | |
| m1 | 41 | mm | |
| m2 | 15 | mm | |
| m3 | 19 | mm | |
| s | 5 | mm | |
| t | 15 | mm | |
| Skok | 38 | mm | |
|
Siła przytrzymania |
5400 | N | |
| Waga | 483 | g |
Dostępności są informacyjne na podstawie danych z firmy ELESA+GANTER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
