Opis produktu
Właściwości i zastosowanie:

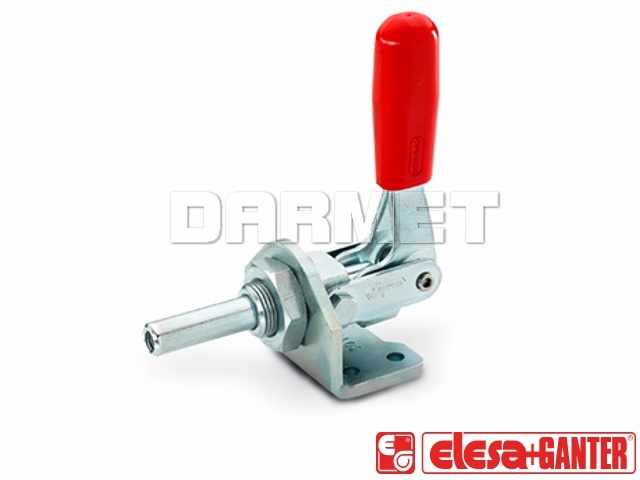

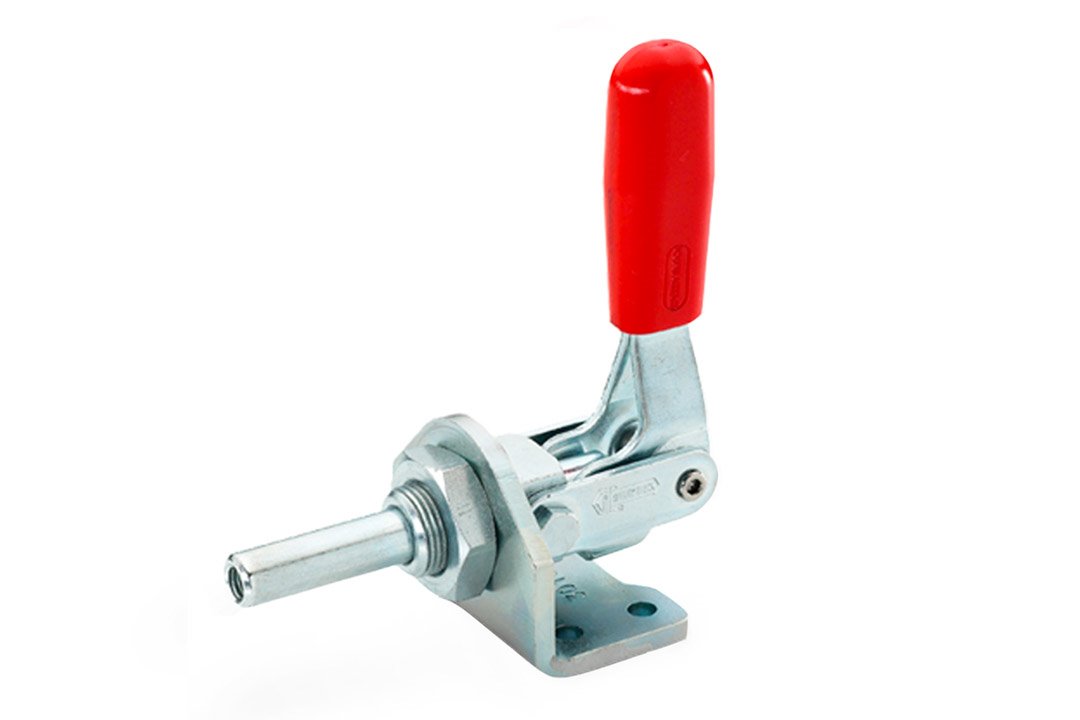

- Napinacz suwakowy
- Wykonanie AS: z kątownikiem mocującym
- Korpus i elementy gięte: stal hartowana C10, cynkowana an niebiesko
- Rączka pokryta czerwonym, olejoodpornym tworzywem
- Wszystkie części ruchome są przesmarowane
- Napinacze suwakowe GN 843.1 mogą być mocowane za pomocą kątownika (wersja ASW) lub bezpośrednio
- Nagwintowana tuleja korpusu pozwala na umieszczenie dźwigni w najodpowiedniejszym położeniu
- Napinacze GN 843.1 zastąpiły produkowane do tej pory napinacze GN 843

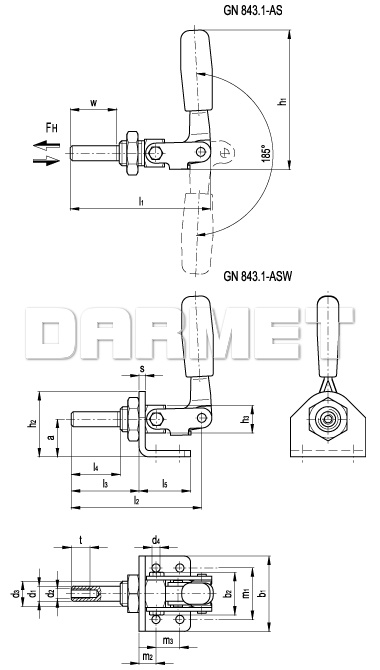

Dane techniczne:
| Parametr | Watrość | Jedn. |
 |
|---|---|---|---|
| a | 24 | mm | |
| b1 | 35 | mm | |
| b2 ≈ | 30 | mm | |
| d1 | 10 | mm | |
| d2 | M6 | ||
| d3 | M16 x 1.5 | mm | |
| d4 | 5.5 | mm | |
| h1 ≈ | 70 | mm | |
| h2 | 38.5 | mm | |
| h3 | 19 | ||
| l1 ≈ | 71 | mm | |
| l2 | 65 | mm | |
| l3 | 34 | mm | |
| l4 | 22 | mm | |
| l5 | 22 | mm | |
| m1 | 20 | mm | |
| m2 | 15 | mm | |
| m3 | - | mm | |
| s | 4 | mm | |
| t | 12 | mm | |
| Skok | 21 | mm | |
|
Siła przytrzymania |
3000 | N | |
| Waga | 178 | g |
Dostępności są informacyjne na podstawie danych z firmy ELESA+GANTER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
