Opis produktu
Właściwości i zastosowanie:

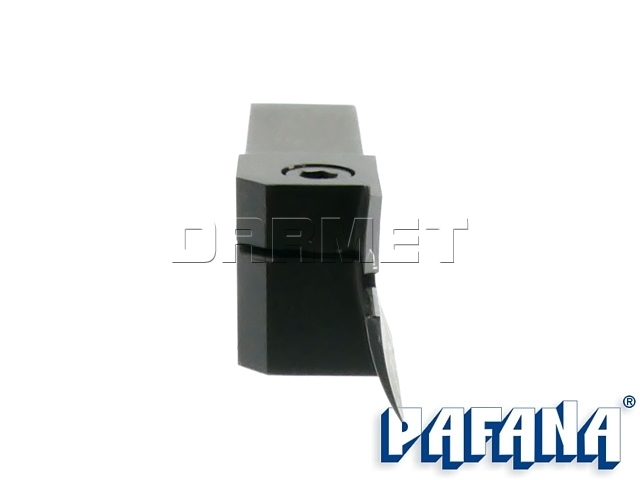

- Nóż tokarski przeznaczony do rowkowania czołowego i toczenia poprzecznego zewnętrznego
- Typ mocowanej płytki: PTN-22-3.0-0.3
- Przy wycinaniu kanałów czołowych nie zaleca się jednostajnego wcinania na pełną głębokość G. Poleca się obróbkę przerywaną w celu złamania wióra lub roztaczanie na określony zakres średnic.
- Pojedyncze wcięcie (rowkowanie czołowe): Dmin i Dmax dotyczy zakresu średnic, w którym można pracować przy pojedynczym wcięciu czołowym
- Roztaczanie kształtowe (profilowanie czołowe): przy roztaczaniu kształtowym zakres średnic roboczych może być większy lub mniejszy od podanych w tabeli, pod warunkiem, że rozpocznie się pracę nożem w zalecanym zakresie średnic.
Rowkowanie czołowe:
Dane techniczne:
| Parametr | Wartość |
|---|---|

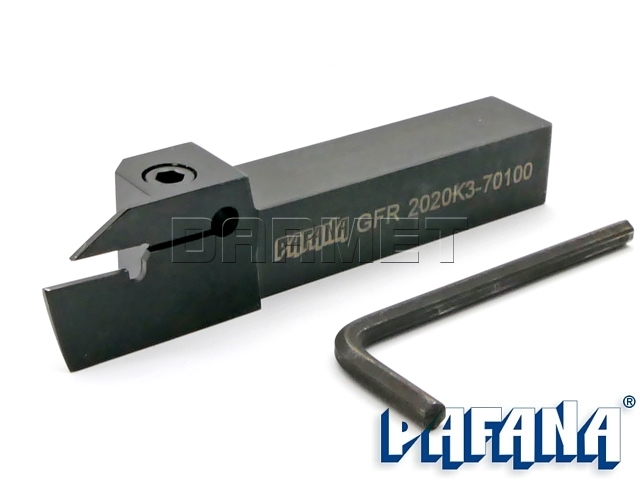

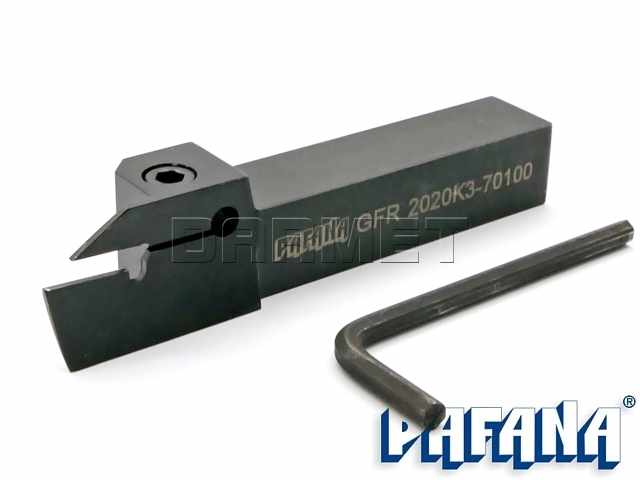

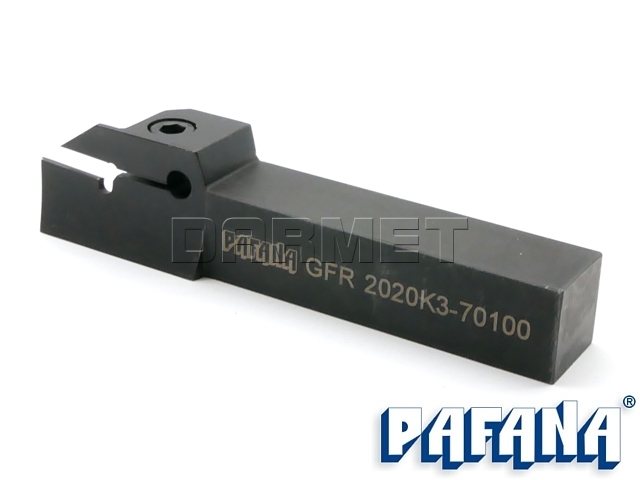

| Oznaczenie | GFR-2020K3-70100 |
| H | 20 mm |
| B | 20 mm |
| W | 3 mm |
| L | 125 mm |
| S | 23 mm |
| G | 18 mm |
| G1* | 14 mm |
| Dmin | 70 mm |
| Dmax | 100 mm |
| Płytka | PTN-22-3.0-0.3 |
G1* = zalecana maksymalna głębokość jednorazowego wejścia w materiał w cyklu ciągłym bez łamania wióra
Noże do toczenia zewnętrznego PAFANA - Informacje techniczne
Dostępności są informacyjne na podstawie danych z firmy PAFANA i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
