Opis produktu
Właściwości i zastosowanie:

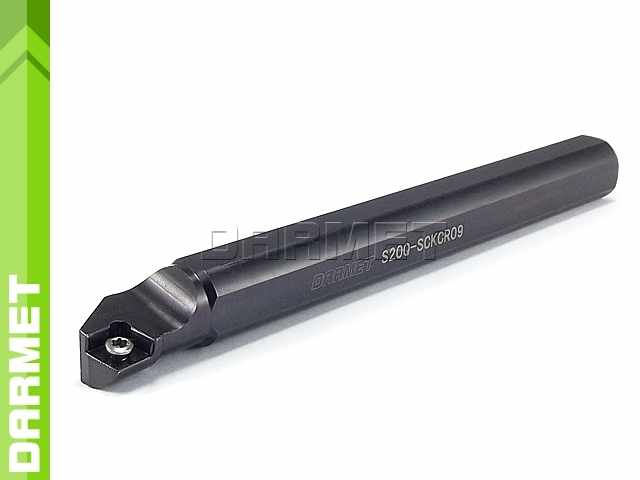

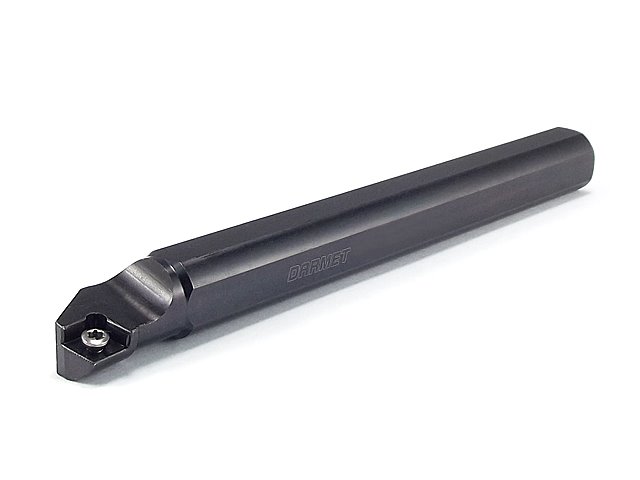

- Nóż tokarski przeznaczony do toczenia wewnętrznego
- System mocowania płytek: S
- Typ mocowanej płytki: CCMT 09T3..
- Kąt przystawienia oprawki: 75°
- Trzonek noża ulepszony cieplnie do 40 - 45HRC
- Śruba mocująca i klucz w zestawie.
- Wytaczaki można mocować można mocować w oprawkach VDI typu E1 lub uchwytów z gniazdem cylindrycznym do imaków.
Wytaczanie:
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | S16N SCKCR09 |
| Dmin | 20 mm |
| ød | 16 mm |
| h | 15 mm |
| L | 160 mm |
| s | 11 mm |
| θ | 10º |
| e | 33 mm |
| Płytka | CC_T 09T3__ |
Noże do toczenia wewnętrznego DARMET - Informacje techniczne
Akcesoria i części zamienne:
| Śruba mocująca | Klucz |
|---|---|
| SSSM4x8 | WR15T |
