Opis produktu
Właściwości i zastosowanie:

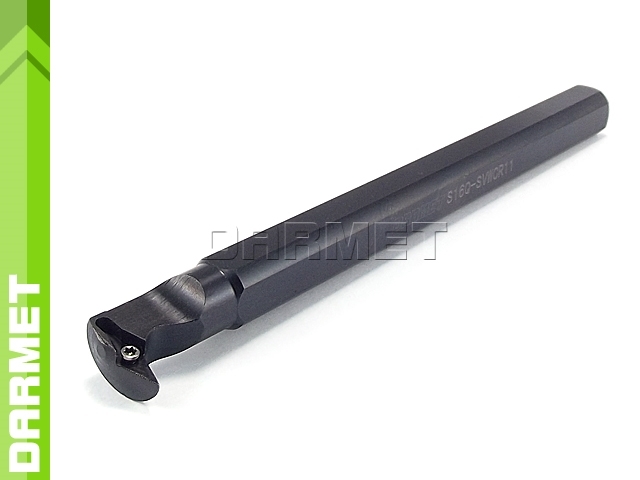

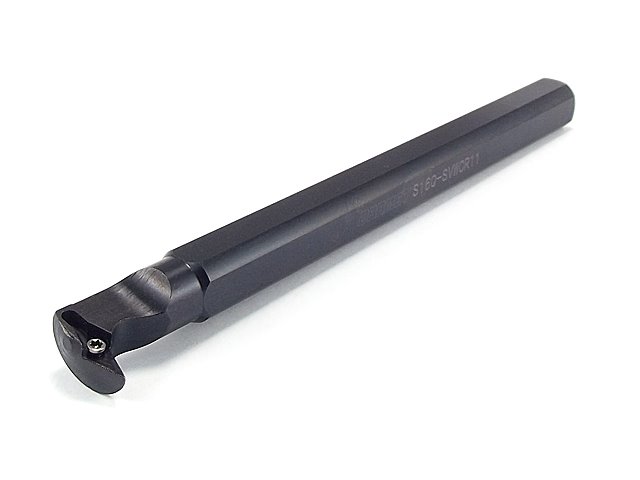

- Nóż tokarski przeznaczony do toczenia wewnętrznego
- System mocowania płytek: S
- Typ mocowanej płytki: VC..T 1103..
- Kąt przystawienia oprawki: 72°30'
- Trzonek noża ulepszony cieplnie do 40 - 45HRC
- Śruba mocująca i klucz w zestawie
Operacje:

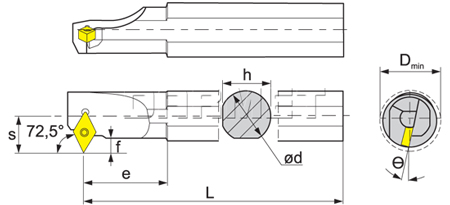

Dane techniczne:
| Parametr | Wartość | Jedn. |
|
|---|---|---|---|
| Oznaczenie | S16Q SVWCR11 | ||
| Dmin | 20 | mm | |
| ød | 16 | mm | |
| h | 15 | mm | |
| L | 180 | mm | |
| s | 11 | mm | |
| θ | -8° | st | |
| e | 32,5 | mm | |
| f | 6,9 | mm | |
| Płytka | VC_T 1103__ |
Noże do toczenia wewnętrznego DARMET - Informacje techniczne
Akcesoria i części zamienne:
| Śruba mocująca | Klucz |
|---|---|
| SSSM2,5x5 | WR08T |
