Opis produktu
Właściwości i zastosowanie:

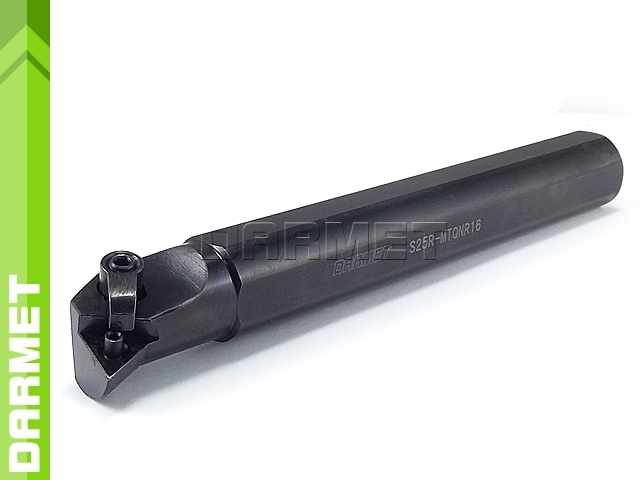

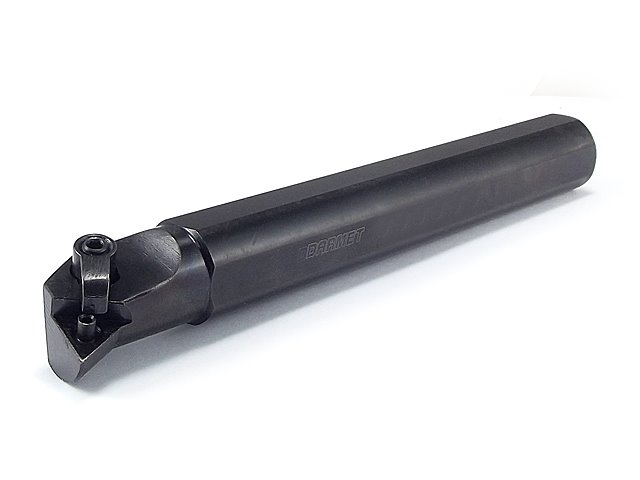

- Nóż tokarski przeznaczony do toczenia wewnętrznego.
- System mocowania płytek: M.
- Typ mocowanej płytki: TNMG1604..
- Kąt przystawienia oprawki: 105°.
- Trzonek noża ulepszony cieplnie do 40 - 45 HRC.
- Wytaczaki na chwyt walcowy można zamocować w oprawkach VDI typu E2 lub w uchwytach do imaka z gniazdem okrągłym.
- Śruba mocująca i klucz w zestawie.
Wytaczanie otworów:

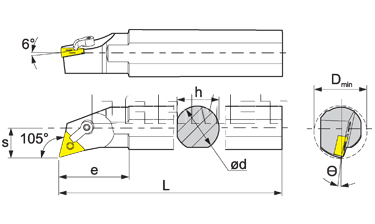

Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | S20Q MTQNR16 |
| Dmin | 25 mm |
| ød | 20 mm |
| h | 18 mm |
| L | 180 mm |
| s | 13 mm |
| θ | 15º |
| e | 31 mm |
| Płytka | TNMG1604__ |
Noże do toczenia wewnętrznego DARMET - Informacje techniczne
Akcesoria i części zamienne:
| Śruba mocująca | Płytka podporowa | Klucz | Łapa mocująca | Kołek mocujący |
|---|---|---|---|---|
| SCM0620 | - | CPM1810 | CLM0510 |
