Opis produktu
Właściwości i zastosowanie:

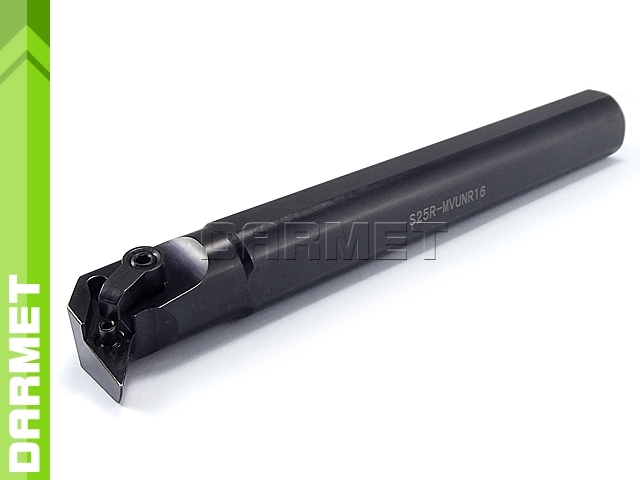

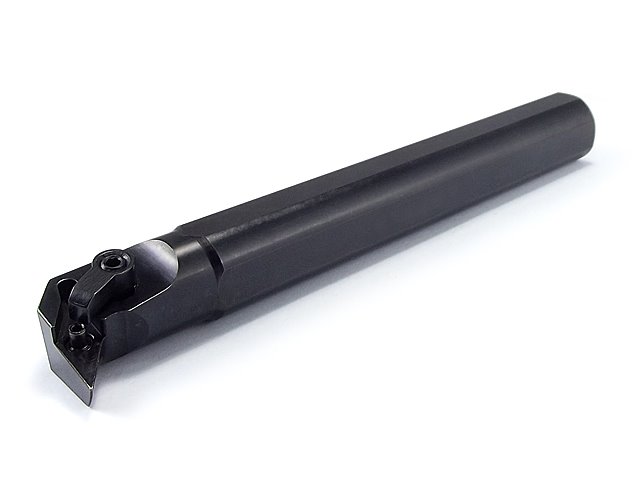

- Nóż tokarski przeznaczony do toczenia wewnętrznego.
- System mocowania płytek: M.
- Typ mocowanej płytki: VNMG1604..
- Kąt przystawienia oprawki: 93°.
- Wytaczaki na chwyt walcowy można zamocować w oprawkach VDI typu E2 lub w uchwytach do imaka z gniazdem okrągłym.
- Trzonek noża ulepszony cieplnie do 40 - 45 HRC.
- Śruba mocująca i klucz w zestawie.
Operacje:

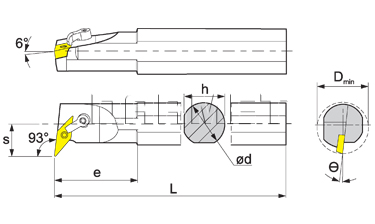

Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | S25R MVUNR16 |
| Dmin | 36 mm |
| ød | 25 mm |
| h | 23 mm |
| L | 200 mm |
| s | 17 mm |
| θ | 12º |
| e | 35 mm |
| płytka | VN__1604__ |
Noże do toczenia wewnętrznego DARMET - Informacje techniczne.
Akcesoria i części zamienne:
| Śruba mocująca | Płytka podporowa | Klucz | Łapa mocująca | Kołek mocujący |
|---|---|---|---|---|
| SCM0625 | - | CPM1814 | CLM0510 |
