Opis produktu
Właściwości i zastosowanie:

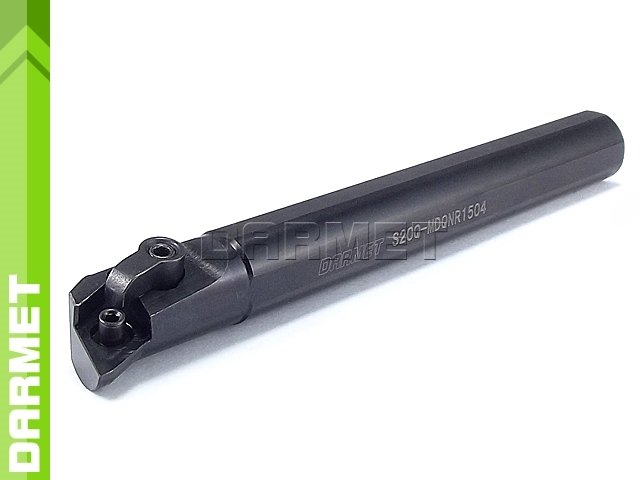

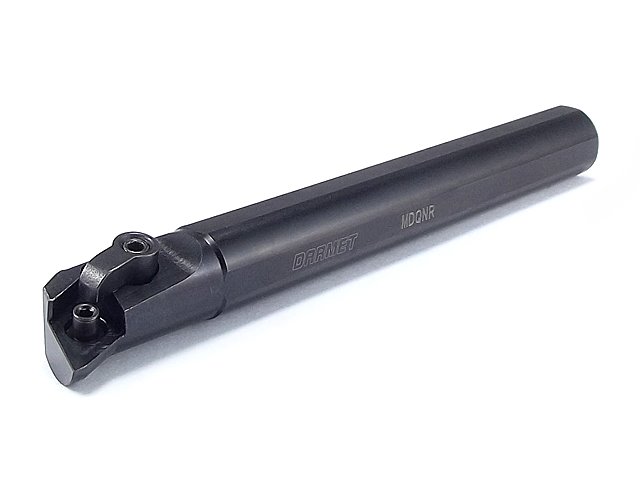

- Nóż tokarski przeznaczony do toczenia wewnętrznego.
- System mocowania płytek: M.
- Typ mocowanej płytki: DNMG1504..
- Kąt przystawienia oprawki: 107°30'.
- Trzonek noża ulepszony cieplnie do 40 - 45HRC.
- Śruba mocująca i klucz w zestawie.
- Wytaczaki o chwycie 32 mm można mocować w oprawkach VDI typu E2 lub w uchwycie z gniazdem cylindrycznym do imaka.
Wytaczanie:

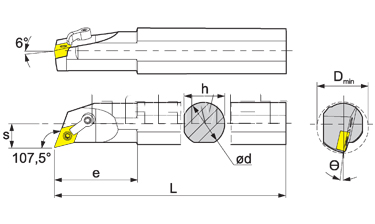

Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | S32S MDQNR15 |
| Dmin | 40 mm |
| ød | 32 mm |
| h | 30 mm |
| L | 250 mm |
| s | 22 mm |
| θ | 17º |
| e | 40 mm |
| Płytka | DN__1504__ |
Noże do toczenia wewnętrznego DARMET - Informacje techniczne
Akcesoria i części zamienne:
| Śruba mocująca | Płytka podporowa | Klucz | Łapa mocująca | Kołek mocujący |
|---|---|---|---|---|
| SCM0625 | SHMD1504 | CPM2114 | CLM0617 |
