Opis produktu
Wartości i zastosowanie:

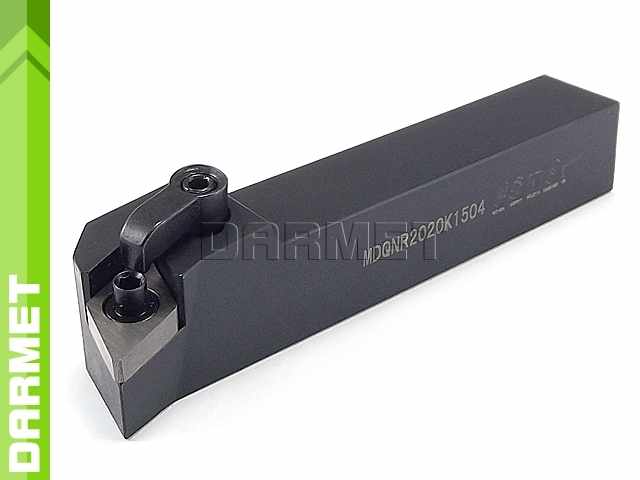

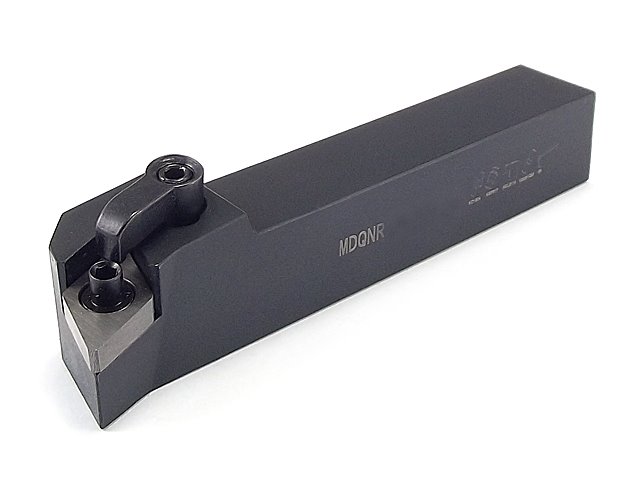

- Nóż tokarski przeznaczony do toczenia zewnętrznego
- System mocowania płytek: M
- Typ mocowanej płytki: DN..1104..
- Kąt przystawienia oprawki: 107,5°
- Trzonek noża ulepszony cieplnie do 40 - 45HRC
- Śruba mocująca, płytka podporowa i klucz w zestawie
Operacje:
Dane techniczne:
| Parametr | Wartość | Jedn. |
|
|---|---|---|---|
| Oznaczenie | MDQNR 2020K11 | ||
| a | 20 | mm | |
| b | 20 | mm | |
| L | 125 | mm | |
| h | 20 | mm | |
| s | 10 | mm | |
| e | 35 | mm | |
| Płytka |
DN__1104__ |
Noże do toczenia zewnętrznego DARMET - Informacje techniczne
Akcesoria i części zamienne:
| Śruba mocująca | Płytka podporowa | Klucz | Łapa mocująca | Kołek mocujący |
|---|---|---|---|---|
| SCM0625 | SHMD1104 |
WR02S WR03S |
CPM1814 | CLM0513 |
