Opis produktu
Właściwości i zastosowanie:

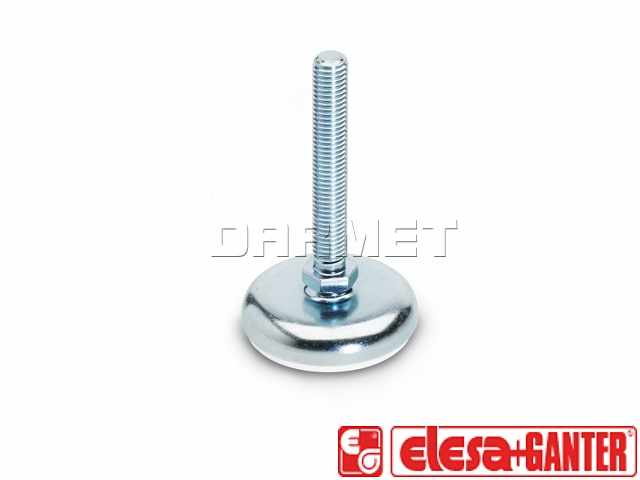

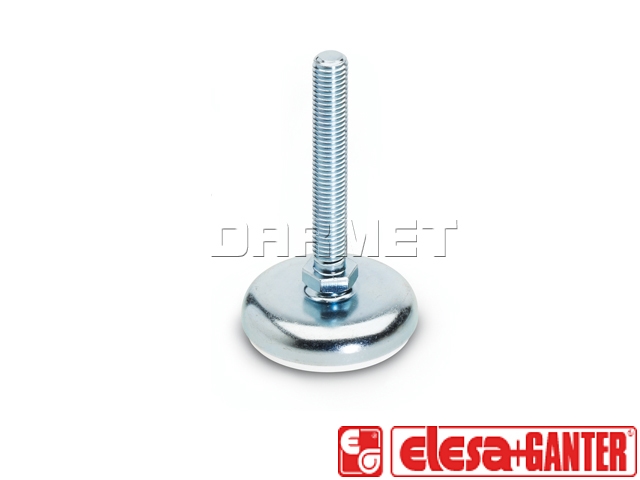

- Trzpień gwintowany ze stali ocynkowanej zakończony przegubem kulowym
- Podkładka antypoślizgowa z gumy NBR, twardość 70 wg Shore A w kolorze białym
- Regulacja za pomocą sześciokątnego chwytu przy podstawie
- Bez przeciwnakrętki
- Zestaw nierozbieralny

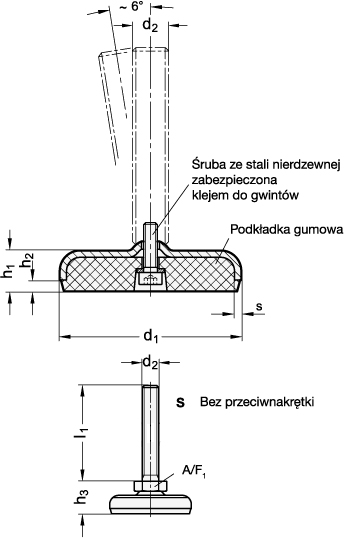

Tabela dostępnych rozmiarów i modeli:
 |
|||||||||
| Oznaczenie | d1 | d2 | l1 | h1 | h2 | h3 | r | A/F | x min. |
|---|---|---|---|---|---|---|---|---|---|
| GN 30-50-M8-40-A2-S | 50 | M 8 | 40 | 14.5 | 3.5 | 23 | 3 | 17 | 8 |
| GN 30-50-M8-50-A2-S | 50 | M 8 | 50 | 14.5 | 3.5 | 23 | 3 | 17 | 8 |
| GN 30-50-M8-63-A2-S | 50 | M 8 | 63 | 14.5 | 3.5 | 23 | 3 | 17 | 8 |
| GN 30-50-M10-50-A2-S | 50 | M 10 | 50 | 14.5 | 3.5 | 23 | 3 | 17 | 10 |
| GN 30-50-M10-60-A2-S | 50 | M 10 | 60 | 14.5 | 3.5 | 23 | 3 | 17 | 10 |
| GN 30-50-M10-80-A2-S | 50 | M 10 | 80 | 14.5 | 3.5 | 23 | 3 | 17 | 10 |
| GN 30-50-M10-100-A2-S | 50 | M 10 | 100 | 14.5 | 3.5 | 23 | 3 | 17 | 10 |
| GN 30-50-M12-60-A2-S | 50 | M 12 | 60 | 14.5 | 3.5 | 23 | 3 | 17 | 12 |
| GN 30-50-M12-80-A2-S | 50 | M 12 | 80 | 14.5 | 3.5 | 23 | 3 | 17 | 12 |
| GN 30-50-M12-100-A2-S | 50 | M 12 | 100 | 14.5 | 3.5 | 23 | 3 | 17 | 12 |
| GN 30-50-M12-125-A2-S | 50 | M 12 | 125 | 14.5 | 3.5 | 23 | 3 | 17 | 12 |
| GN 30-60-M8-40-A2-S | 60 | M 8 | 40 | 16 | 4 | 24 | 3 | 17 | 8 |
| GN 30-60-M8-50-A2-S | 60 | M 8 | 50 | 16 | 4 | 24 | 3 | 17 | 8 |
| GN 30-60-M8-63-A2-S | 60 | M 8 | 63 | 16 | 4 | 24 | 3 | 17 | 8 |
| GN 30-60-M10-50-A2-S | 60 | M 10 | 50 | 16 | 4 | 24 | 3 | 17 | 10 |
| GN 30-60-M10-60-A2-S | 60 | M 10 | 60 | 16 | 4 | 24 | 3 | 17 | 10 |
| GN 30-60-M10-80-A2-S | 60 | M 10 | 80 | 16 | 4 | 24 | 3 | 17 | 10 |
| GN 30-60-M10-100-A2-S | 60 | M 10 | 100 | 16 | 4 | 24 | 3 | 17 | 10 |
| GN 30-60-M12-60-A2-S | 60 | M 12 | 60 | 16 | 4 | 24 | 3 | 17 | 12 |
| GN 30-60-M12-80-A2-S | 60 | M 12 | 80 | 16 | 4 | 24 | 3 | 17 | 12 |
| GN 30-60-M12-100-A2-S | 60 | M 12 | 100 | 16 | 4 | 24 | 3 | 17 | 12 |
| GN 30-60-M12-125-A2-S | 60 | M 12 | 125 | 16 | 4 | 24 | 3 | 17 | 12 |
| GN 30-80-M8-40-A2-S | 80 | M 8 | 40 | 18 | 5 | 26 | 3 | 17 | 8 |
| GN 30-80-M8-50-A2-S | 80 | M 8 | 50 | 18 | 5 | 26 | 3 | 17 | 8 |
| GN 30-80-M8-63-A2-S | 80 | M 8 | 63 | 18 | 5 | 26 | 3 | 17 | 8 |
| GN 30-80-M10-50-A2-S | 80 | M 10 | 50 | 18 | 5 | 26 | 3 | 17 | 10 |
| GN 30-80-M10-60-A2-S | 80 | M 10 | 60 | 18 | 5 | 26 | 3 | 17 | 10 |
| GN 30-80-M10-80-A2-S | 80 | M 10 | 80 | 18 | 5 | 26 | 3 | 17 | 10 |
| GN 30-80-M10-100-A2-S | 80 | M 10 | 100 | 18 | 5 | 26 | 3 | 17 | 10 |
| GN 30-80-M12-60-A2-S | 80 | M 12 | 60 | 18 | 5 | 26 | 3 | 17 | 12 |
| GN 30-80-M12-80-A2-S | 80 | M 12 | 80 | 18 | 5 | 26 | 3 | 17 | 12 |
| GN 30-80-M12-100-A2-S | 80 | M 12 | 100 | 18 | 5 | 26 | 3 | 17 | 12 |
| GN 30-80-M12-125-A2-S | 80 | M 12 | 125 | 18 | 5 | 26 | 3 | 17 | 12 |
| GN 30-100-M8-40-A2-S | 100 | M 8 | 40 | 20 | 6 | 28 | 3 | 17 | 8 |
| GN 30-100-M8-50-A2-S | 100 | M 8 | 50 | 20 | 6 | 28 | 3 | 17 | 8 |
| GN 30-100-M8-63-A2-S | 100 | M 8 | 63 | 20 | 6 | 28 | 3 | 17 | 10 |
| GN 30-100-M10-50-A2-S | 100 | M 10 | 50 | 20 | 6 | 28 | 3 | 17 | 10 |
| GN 30-100-M10-60-A2-S | 100 | M 10 | 60 | 20 | 6 | 28 | 3 | 17 | 10 |
| GN 30-100-M10-80-A2-S | 100 | M 10 | 80 | 20 | 6 | 28 | 3 | 17 | 10 |
| GN 30-100-M10-100-A2-S | 100 | M 10 | 100 | 20 | 6 | 28 | 3 | 17 | 10 |
| GN 30-100-M12-60-A2-S | 100 | M 12 | 60 | 20 | 6 | 28 | 3 | 17 | 10 |
| GN 30-100-M12-80-A2-S | 100 | M 12 | 80 | 20 | 6 | 28 | 3 | 17 | 10 |
| GN 30-100-M12-100-A2-S | 100 | M 12 | 100 | 20 | 6 | 28 | 3 | 17 | 10 |
| GN 30-100-M12-125-A2-S | 100 | M 12 | 125 | 20 | 6 | 28 | 3 | 17 | 10 |
Dostępności są informacyjne na podstawie danych z firmy ELESA+Ganter i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
