Opis produktu
Właściwości i zastosowanie:

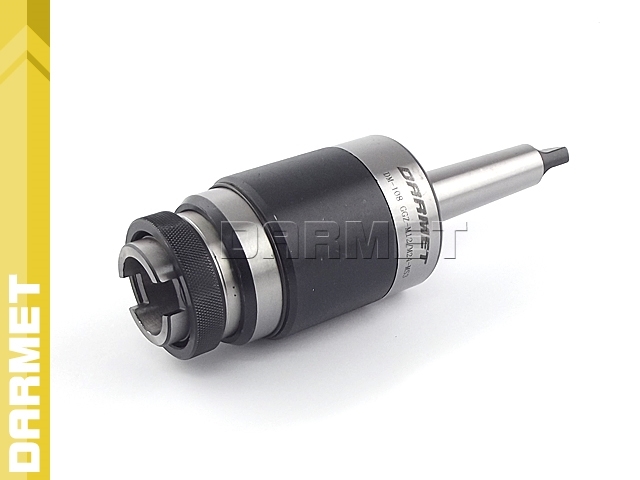

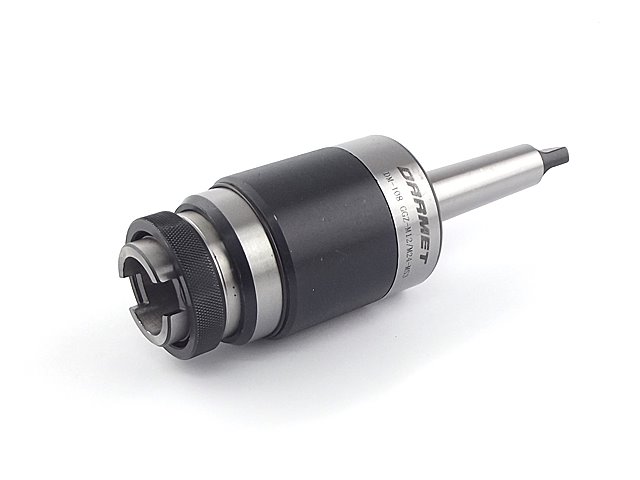

- Oprawka do gwintowania GGZA ze stożkiem Morse'a MK3 zakończonym płetwą (DIN228-B).
- Aby zamocować gwintownik w głowicy gwintującej M12-M24 należy zastosować wkładki szybkowymienne GGZC z trzpieniem ø30.
- Wkładki zwane też zabierakami nie wchodzą w skład zestawu.
- W uchwycie zaciskowym znajduje się urządzenie do kompensacji osiowej.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Chwyt na stożek Morse'a | 3 |
| Zakres gwintu | M12 - M24 |
| D | 66 mm |
| D1 | 23,825 mm |
| d2 | 30 mm |
| L | 227 mm |
| L1 | 94 mm |
| Moment obrotowy | 150 Nm |
| Waga | 8,5 kg |
Czy wiesz, że ...?
W historii technologii Joseph Whitworth jest prawdopodobnie najbardziej znany ze standaryzacji gwintów śrub i dokładnego wykonania. To właśnie on wynalazł gwint rurowy. Jest on uważany za ojca nowoczesnego standardu gwintu i dlatego jest jedną z głównych postaci w historii gwintu. Zebrał i porównał śruby z jak największej liczby warsztatów w całej Anglii, a w 1841 roku opracował swój pierwszy projekt standardu, który określał użycie stałego kąta (55 stopni) między bokami gwintu średnicę zewnętrzną i rdzeniową, skok i kąt pochylenia linii śrubowej, torując tym samym drogę dla wielu następców. Gwint Whitwortha pozostał standardem w inżynierii do 1948 roku.
