Opis produktu
Właściwości i zastosowanie:

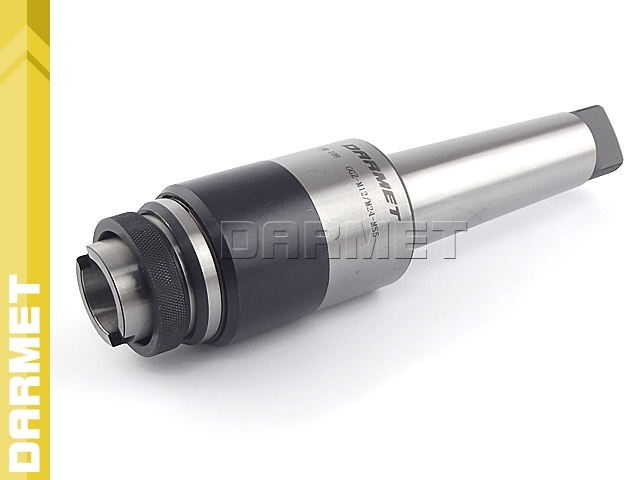

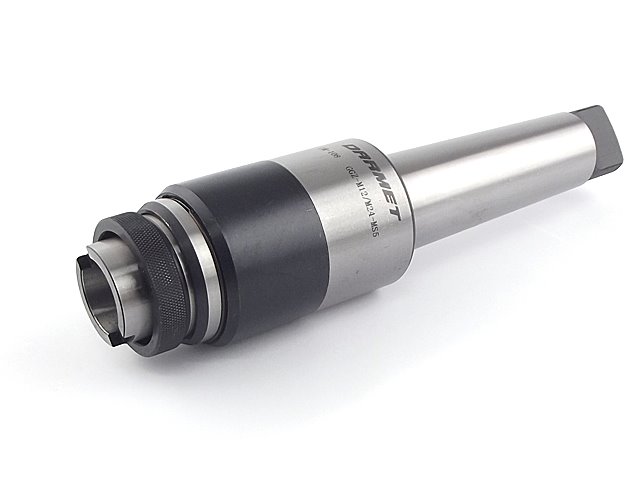

- Oprawka do gwintowania GGZA ze stożkiem Morse'a MK5 zakończonym płetwą (DIN228-B).
- Aby zamocować gwintownik w głowicy gwintującej M12-M24 należy zastosować wkładki szybkowymienne GGZC z trzpieniem ø30.
- Wkładki zwane też zabierakami nie wchodzą w skład zestawu.
- W uchwycie zaciskowym znajduje się urządzenie do kompensacji osiowej.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Chwyt na stożek Morse'a | 5 |
| Zakres gwintu | M12 - M24 |
| D | 66 mm |
| D1 | 44,399 mm |
| d2 | 30 mm |
| L | 284 mm |
| L1 | 149,5 mm |
| Moment obrotowy | 150 Nm |
| Waga | 9,0 kg |
Zasada działania oprawki do gwintowania
