Opis produktu
Właściwości i zastosowanie:

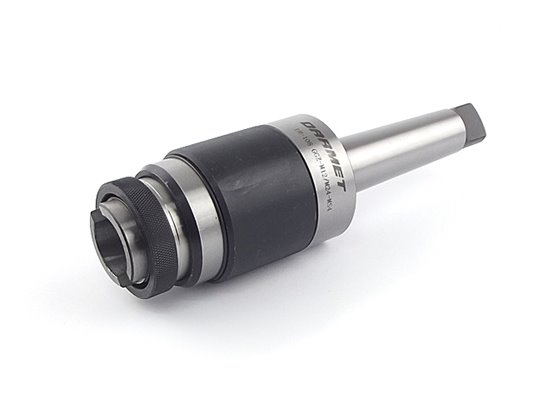

- Oprawka do gwintowania GGZA ze stożkiem Morse'a MK4 zakończonym płetwą (DIN228-B).
- Aby zamocować gwintownik w głowicy gwintującej M3-M12 należy zastosować wkładki szybkowymienne GGZC z trzpieniem ø19.
- Wkładki zwane też zabierakami nie wchodzą w skład zestawu.
- W uchwycie zaciskowym znajduje się urządzenie do kompensacji osiowej.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Chwyt na stożek Morse'a | MK4 |
| Zakres gwintu | M3 - M12 |
| D | 46 mm |
| D1 | 31,267 mm |
| d2 | 19 mm |
| L | 216 mm |
| L1 | 117,5 mm |
| Moment obrotowy | 25 Nm |
| Waga | 3,7 kg |
Czy wiesz, że ...?
W historii technologii Joseph Whitworth jest prawdopodobnie najbardziej znany ze standaryzacji gwintów śrub i dokładnego wykonania. To właśnie on wynalazł gwint rurowy. Jest on uważany za ojca nowoczesnego standardu gwintu i dlatego jest jedną z głównych postaci w historii gwintu. Zebrał i porównał śruby z jak największej liczby warsztatów w całej Anglii, a w 1841 roku opracował swój pierwszy projekt standardu, który określał użycie stałego kąta (55 stopni) między bokami gwintu średnicę zewnętrzną i rdzeniową, skok i kąt pochylenia linii śrubowej, torując tym samym drogę dla wielu następców. Gwint Whitwortha pozostał standardem w inżynierii do 1948 roku.
W historii technologii Joseph Whitworth jest prawdopodobnie najbardziej znany ze standaryzacji gwintów śrub i dokładnego wykonania. To właśnie on wynalazł gwint rurowy. Jest on uważany za ojca nowoczesnego standardu gwintu i dlatego jest jedną z głównych postaci w historii gwintu. Zebrał i porównał śruby z jak największej liczby warsztatów w całej Anglii, a w 1841 roku opracował swój pierwszy projekt standardu, który określał użycie stałego kąta (55 stopni) między bokami gwintu średnicę zewnętrzną i rdzeniową, skok i kąt pochylenia linii śrubowej, torując tym samym drogę dla wielu następców. Gwint Whitwortha pozostał standardem w inżynierii do 1948 roku.
Zasada działania oprawki do gwintowania
