Opis produktu
Właściwości i zastosowanie:

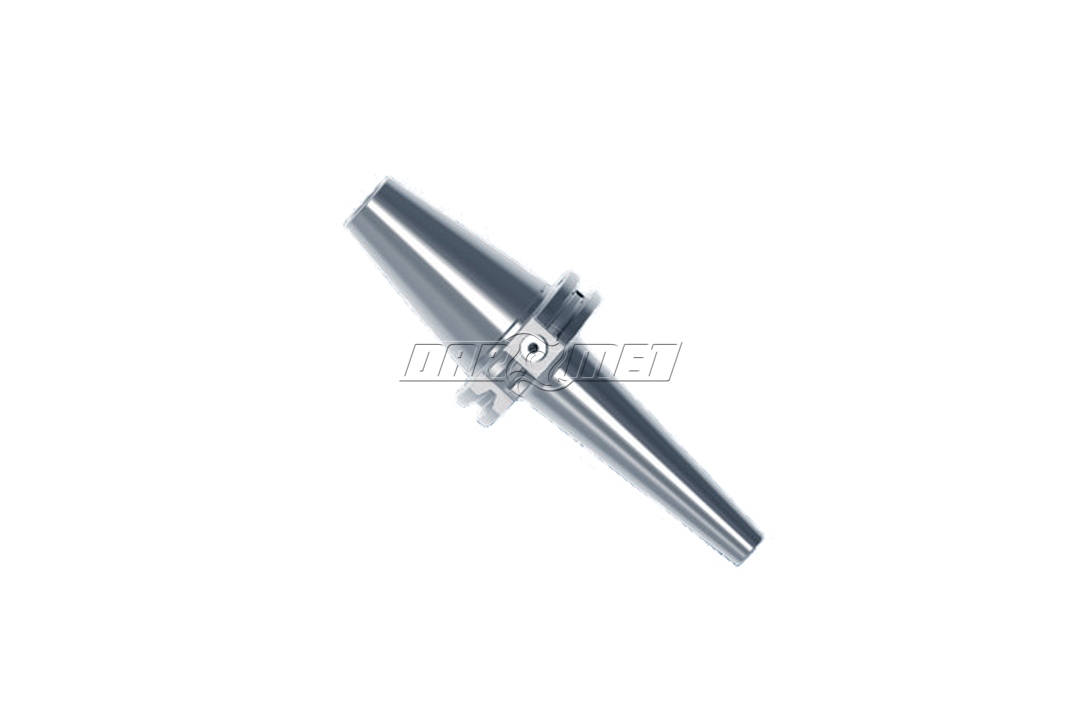

- Uchwyt termokurczliwy to uchwyt termokurczliwy do standardowej obróbki.
- Uchwyt STANDARD w wersji Extra Slim jest oprawką o smukłej konstrukcji z konturem 4,5 ° .
- Oprawka termokurczliwa do mocowania narzędzi HSS oraz narzędzi pełnowęglikowych (VHM) z chwytem walcowym o średnicy 8 mm.
- Uchwyt termokurczliwy pasujący do wszystkich indukcyjnych urządzeń termokurczliwych.
- Zapewnia tolerancję bicia do 0,003 mm (mierzone w odległości 3xD od czoła oprawki).
- Wykonany system chłodzenia AD+B umożliwiający chłodzenie przez środek i kołnierz
- Oprawka precyzyjnie wyważona do G2.5 - 25000 obr./min.
- Nagrzewana smukła końcówka umożliwia dotarcie do szczelin o niewielkich rozmiarach.
- Uchwyt termokurczliwy o średnicy 8 mm w zestawie z śrubą mocującą.
Zalety:
- Małe bicie (< 3 μm).
- Ekstremalny moment dociskowy dzięki wysokiemu naciskowi w otworze dociskowym.
- Smukły kształt z obrysem 4,5°.
- Spłaszczona śruba oporowa.
- Mała fazka.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Chwyt | DIN 69871 - 40 |
| D1 | 8 mm |
| D2 | 15 mm |
| L | 36 mm |
| A | 120 mm |
| Kod produktu | 40.447.08.10 |
Chwyt DIN 69871 - informacje techniczne
Technologia mocowania termokurczliwego
