Opis produktu
Właściwości i zastosowanie:

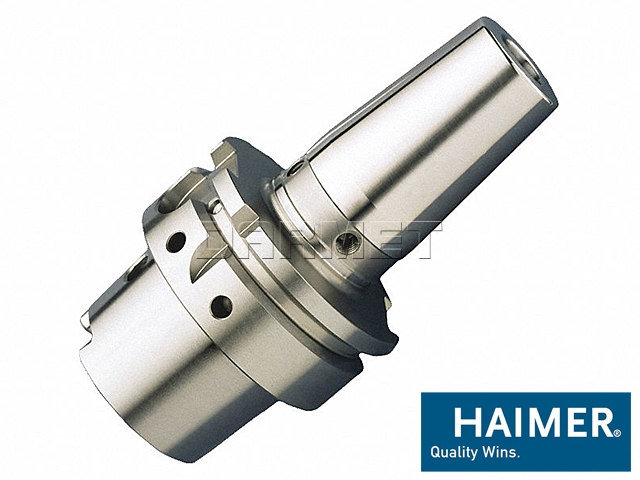

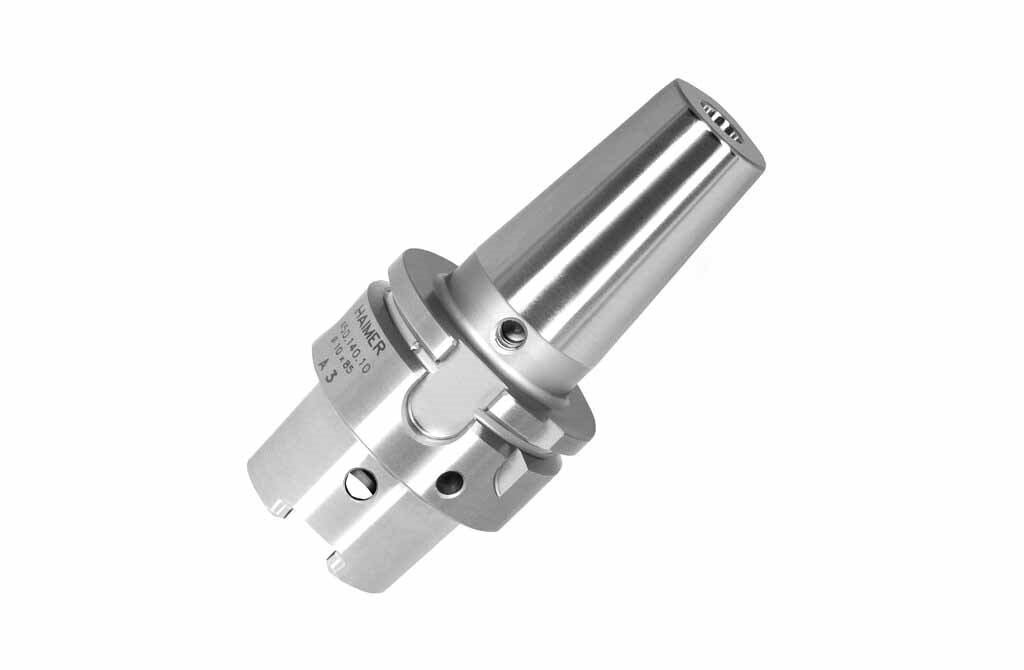

- Oprawka termokurczliwa do mocowania narzędzi HSS i pełnowęglikowych (VHM) z chwytem walcowym o średnicy 16 mm.
- Oprawka wykonana ze stali żaroodpornej do pracy na gorąco.
- Tolerancja chwytu h6.
- Bicie 0,003 mm mierzone w odległości 3xD od czoła oprawki.
- Oprawka precyzyjnie wyważona do G2.5 - 25000 obrotów/min.
- Żywotność: 3000 cykli.
- Przy 1 cyklu nagrzewczym można zdemontować i zamontować narzędzie - wydłuża to żywotność oprawki.
- Do obkurczania narzędzi najlepiej stosować urządzenia systemu technologii termokurczliwej Haimer Power Clamp.
Zalety:
- Małe bicie (< 3 μm).
- Ekstremalny moment dociskowy dzięki wysokiemu naciskowi w otworze dociskowym.
- Mała fazka.
- Forma dynamiczna: Wzmocniony trzpień przy długich uchwytach narzędziowych. Kompromis pomiędzy smukłością a sztywnością..
- System chłodzenia Cool Jet (na zamówienie).
- Otwory gwintowane do łatwego i szybkiego wyważania za pomocą śrub.
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| Chwyt | HSK-A40 | |
| D1 | 16 mm | mm |
| D2 | 27 mm | mm |
| D3 | 34 mm | mm |
| A | 90 mm | mm |
| L | 47 mm | mm |
| Kod produktu | A40.140.16 |
Chwyt HSK (DIN 69893) - informacje techniczne.
Technologia mocowania termokurczliwego.
Dostępności są informacyjne na podstawie danych z firmy HAIMER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
