Opis produktu
Właściwości i zastosowanie:

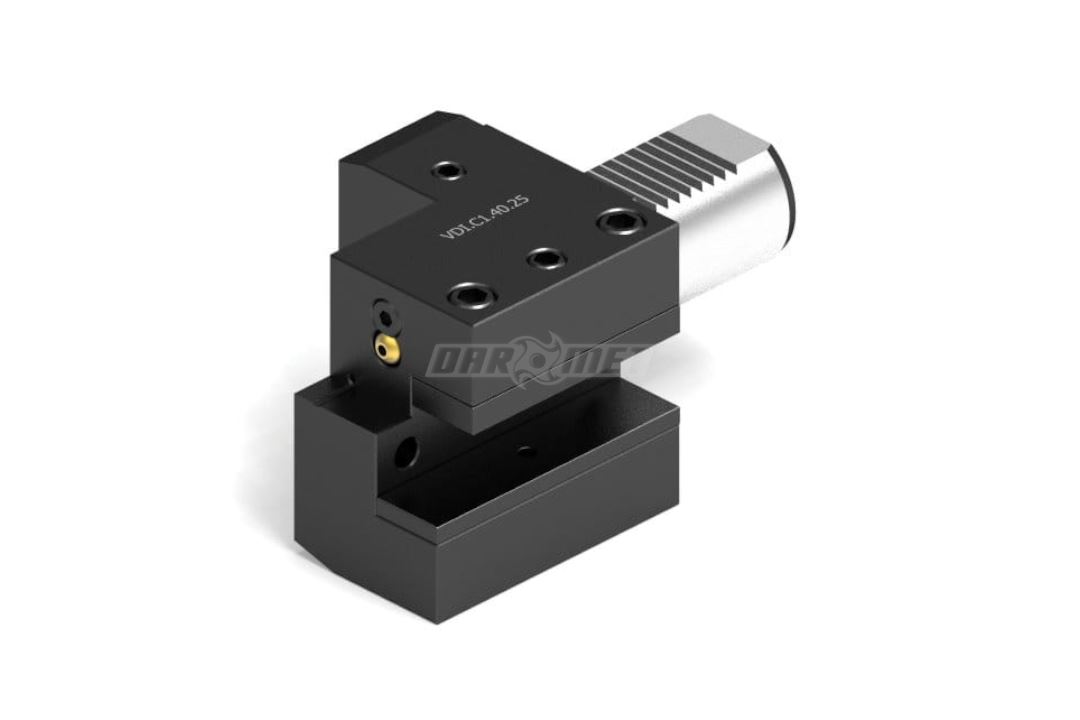

- Oprawka do narzędzi z chwytem prostokątnym o wysokości trzonka 29 mm mm np. noży składanych 2525.
- Wewnętrzne lub zewnętrzne doprowadzenie chłodziwa.
- Narzędzie z chwytem VDI (DIN69880).
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Średnica cylindra VDI (d) | 30 mm |
| Średnica mocowania noża (h1) | 20 mm |
| Średnica mocowania noża (h2) | 29 mm |
| Szerokość (a) | 70 mm |
| Szerokość (a1) | 17 mm |
| Szerokość (a2) | 35 mm |
| Długość (L) | 70 mm |
| Wysokość mocowania noża (h2) | 34 mm |
| Wysokość (h3) | 28 mm |
| Wysokość (h4) | 38 mm |
Informacje techniczne: chwyt VDI (DIN69880).
Dostępności są informacyjne na podstawie danych z firmy FATPOL TOOLS i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
