Opis produktu
Właściwości i zastosowanie:

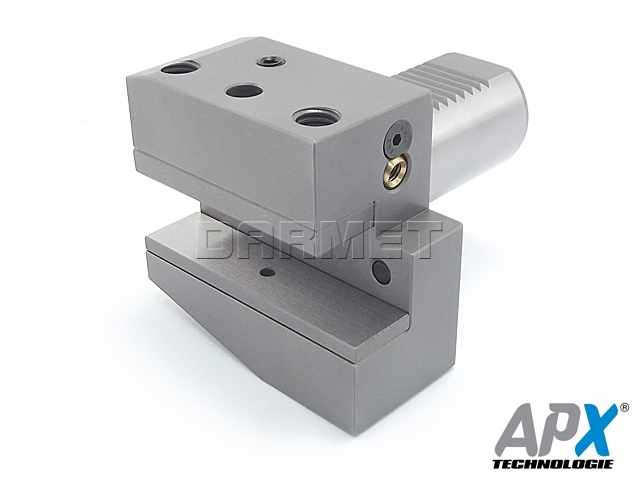

- Oprawka narzędziowa VDI poprzecza, prawa do mocowania narzędzi z trzonkiem prostokątnym o maksymalnej wysokości 25 mm np. noże tokarskie 2525 do toczenia zewnętrznego.
- Zewnętrzne doprowadzenie chłodziwa.
- Narzędzie z chwytem VDI (DIN69880).
Dane techniczne:
| Parametr | Wartość |
|---|---|
| d1 | 40 mm |
| a | 44 mm |
| a1 | 22 mm |
| b | 85 mm |
| b1 | 12,5 mm |
| b2 | 42,5 mm |
| h1 | 25 mm |
| h2 | 20 mm |
| h3 | 32,5 mm |
| h4 | 48 mm |
Informacje techniczne: chwyt VDI (DIN69880).
Dostępności są informacyjne na podstawie danych z firmy APX i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
