Opis produktu
Właściwości i zastosowanie:

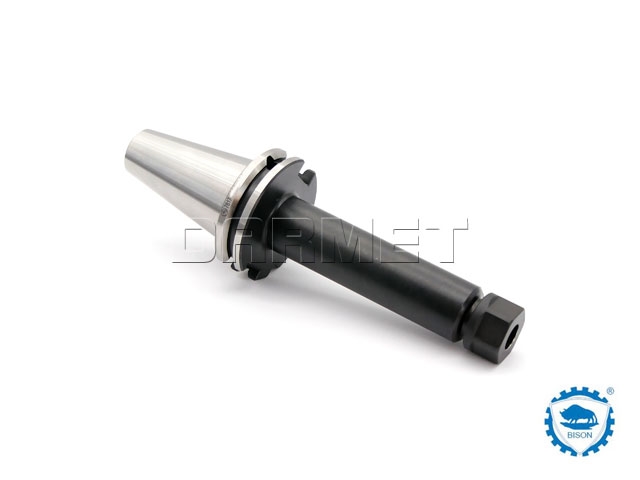

- Oprawka zaciskowa przelotowa przeznaczona do mocowania narzędzi z chwytem cylindrycznym.
- Uchwyt stożkowy wg DIN 69871 (DIN 50) zakończony gwintem wewnętrznym M24 stosuje się w maszynach konwencjonalnych oraz z automatyczną wymianą narzędzi.
- Kompatybilne tulejki ER16 do oprawki zaciskowej.
- Szybkie rozpoznanie i wybór oprawki możliwe dzięki oznaczeniu znajdującym się na kołnierzu.
- Dodatkowy wkręt wewnątrz oprawki służy do ustalenia głębokości mocowanego narzędzia w koszyczku (tuleja ER) oraz jako blokada dozowania chłodziwa.
- Do automatycznej wymiany w maszynach CNC należy stosować końcówki ściągające wkręcane bezpośrednio w oprawkę.
- Materiał: stal stopowa chromowo-manganowa.
- Nawęglane na głębokość 0,7 mm.
- Twardość powierzchni 58±2 HRC.
- Tolerancja kąta stożka AT3.

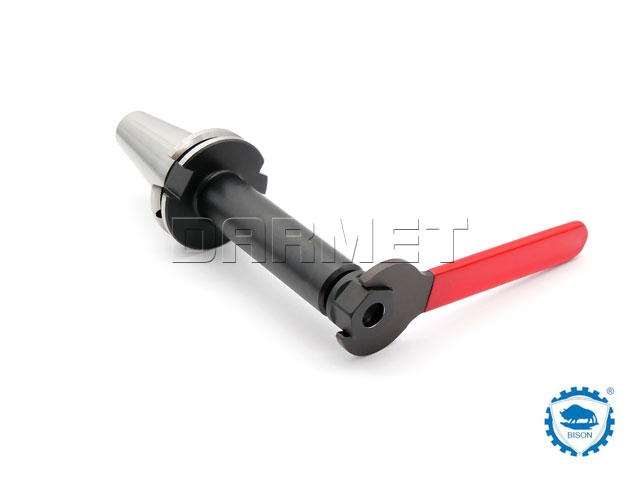

- Do dokręcania nakrętek ER16 niezbędny jest klucz płaski ER16.
- Aby wygodnie zamocować narzędzie w oprawce posłużyć ci może podstawa montażowa (nie wchodzi w skład zestawu).
- Produkt w 100% wyprodukowany w Polsce.

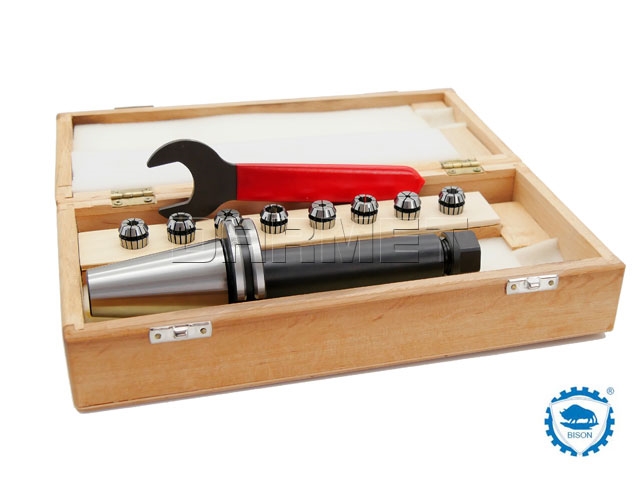

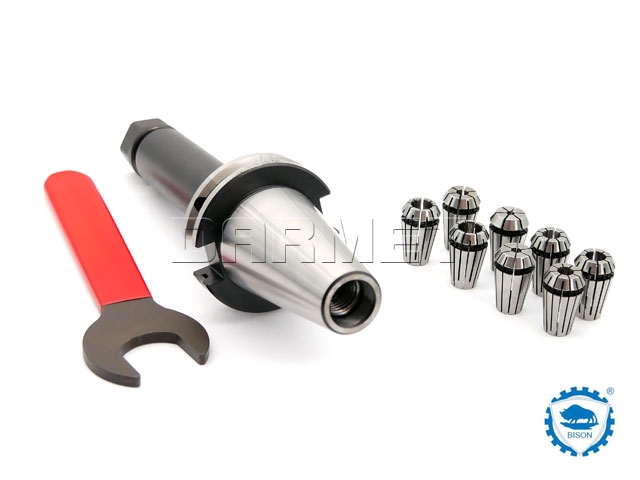

- W zestawie znajduje się klucz oraz 8 tulejek zaciskowych (3 - 10 mm).
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| K (DIN69871) | DIN50 | |
| Tulejka zaciskowa | ER16 | |
| A | 150 | mm |
| D | 28 | mm |
| Zakres mocowania* | 1 - 12 | mm |
| Kod produktu | 0642 176 174 600 |
*Uwzględniając rozmiary OVERSIZE
Informacje techniczne: chwyt DIN 69871.
Prezentacja wideo jak prawidłowo zamocować koszyczek w oprawce:
