Opis produktu
Właściwości i zastosowanie:

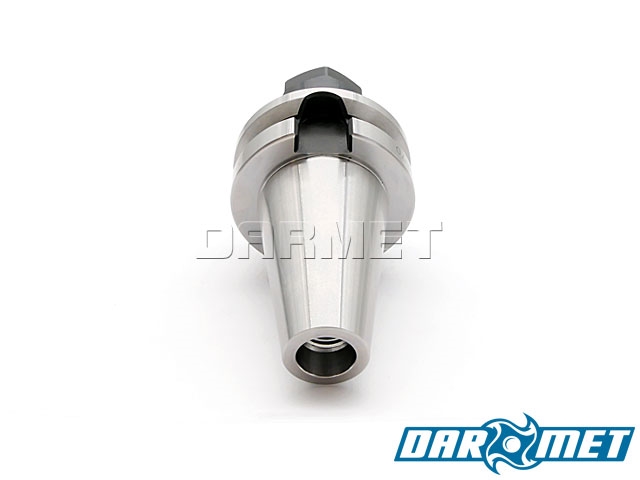

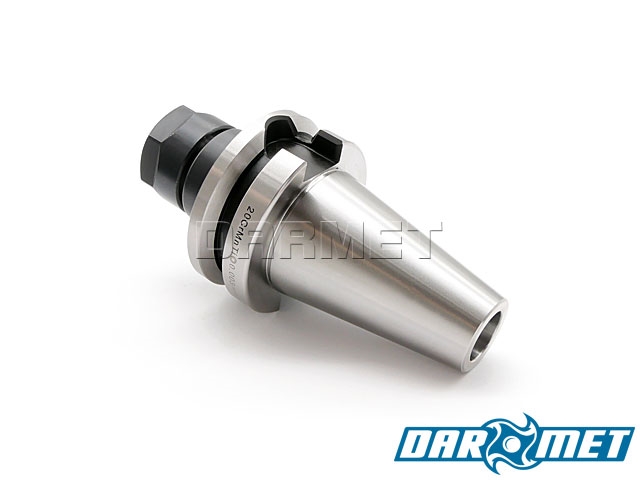

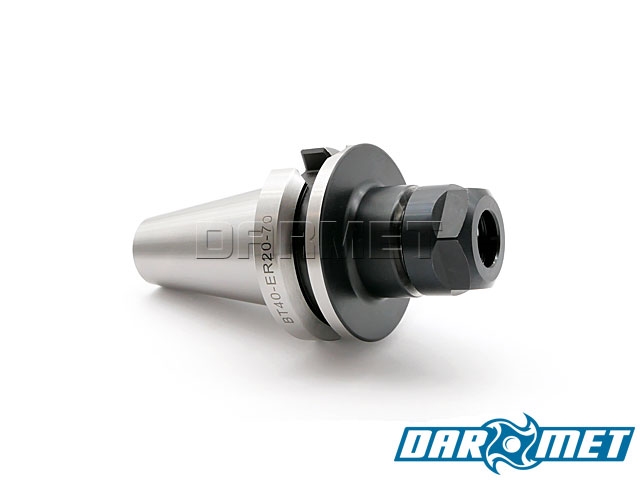

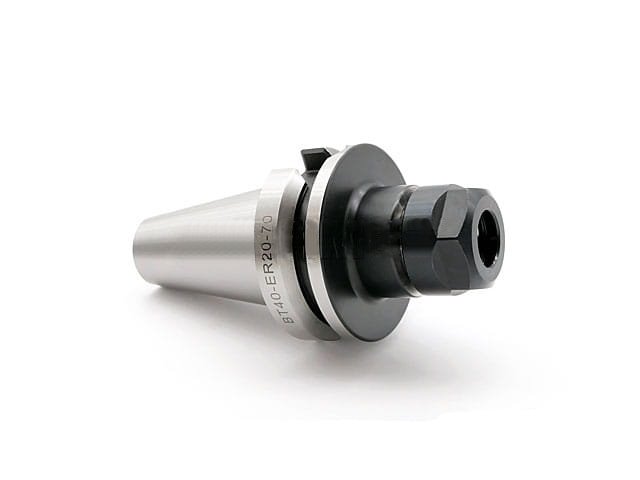

- Oprawka zaciskowa przelotowa przeznaczona do tulejek ER20 do mocowania narzędzi z chwytem cylindrycznym.
- Uchwyt stożkowy wg MAS 403-BT (BT40) zakończony gwintem wewnętrznym M16.
- Wykorzystywana w obrabiarkach konwencjonalnych oraz CNC.

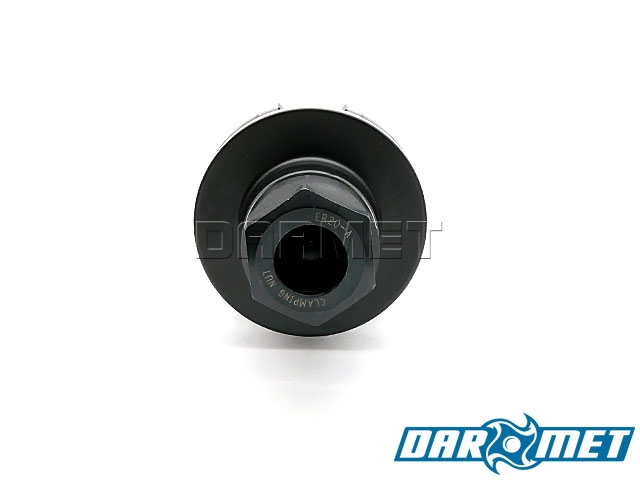

- Do dokręcania nakrętek ER20 T1 niezbędny jest klucz płaski ER20, który nie wchodzi w skład wyposażenia.
- Aby wygodnie zamocować narzędzie w oprawce posłużyć ci może podstawa montażowa (nie wchodzi w skład zestawu).
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| K (MAS 403-BT) | SK40 | |
| Tulejka zaciskowa | ER20 | |
| D | 34 | mm |
| D1 | 44,45 | mm |
| L1 | 70 | mm |
| M | M16 | |
| Waga | 1,2 | kg |
Informacje techniczne: chwyt DIN 69871.
Prezentacja wideo jak prawidłowo zamocować koszyczek w oprawce:
