Opis produktu
Właściwości i zastosowanie:

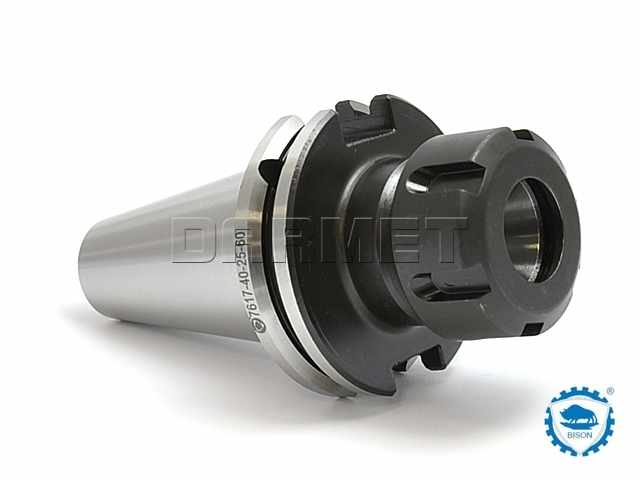

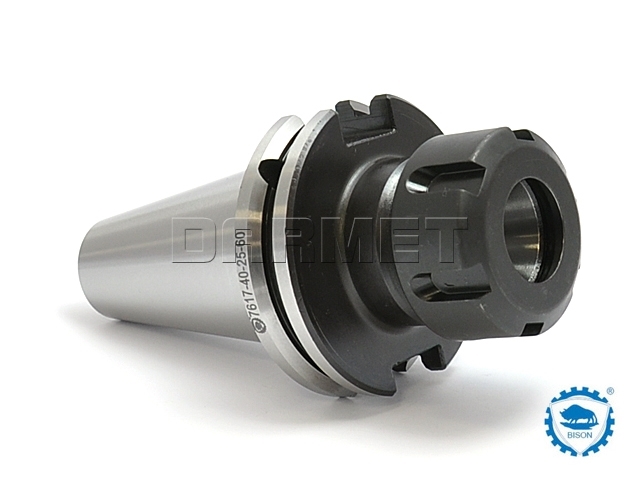

- Oprawka zaciskowa przelotowa przeznaczona do mocowania narzędzi z chwytem cylindrycznym.
- Uchwyt stożkowy wg DIN 69871 (DIN 50) zakończony gwintem wewnętrznym M24 stosuje się w maszynach konwencjonalnych oraz z automatyczną wymianą narzędzi.
- Kompatybilne tulejki ER32 do oprawki zaciskowej.
- Typ chłodzenia: AD+B (centralne i przez kołnierz).
- Szybkie rozpoznanie i wybór oprawki możliwe dzięki oznaczeniu znajdującym się na kołnierzu.
- Do automatycznej wymiany w maszynach CNC należy stosować końcówki ściągające wkręcane bezpośrednio w oprawkę.
- Materiał: stal stopowa chromowo-manganowa.
- Nawęglane na głębokość 0,7 mm.
- Hartowane i precyzyjnie szlifowane.
- Twardość powierzchni 58 ± 2 HRC.
- Tolerancja kątowa stożka AT3.
- Do dokręcania nakrętek ER32 niezbędny jest klucz wielopunktowy lub hakowy ER32, który nie wchodzi w skład wyposażenia.
- Aby wygodnie zamocować narzędzie w oprawce posłużyć ci może podstawa montażowa (nie wchodzi w skład zestawu).
- Produkt wykonany w 100% w Polsce.

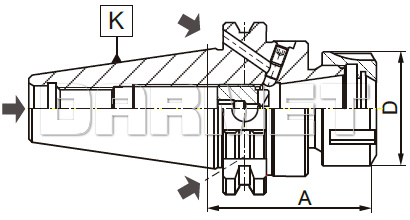

Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| K (DIN69871) | DIN50 | |
| Tulejka zaciskowa | ER32 | |
| A | 160 | mm |
| D | 50 | mm |
| Zakres mocowania* | 1 - 26 | mm |
| Nakrętka | 9833-32 | |
| Wkręt blokujący | M22x1,5x24LH | |
| Kod produktu | 0642 176 176 744 | |
| Gwint mocujący | M24 |
*Uwzględniając rozmiary OVERSIZE
Informacje techniczne: chwyt DIN 69871.
