Opis produktu
Właściwości i zastosowanie:

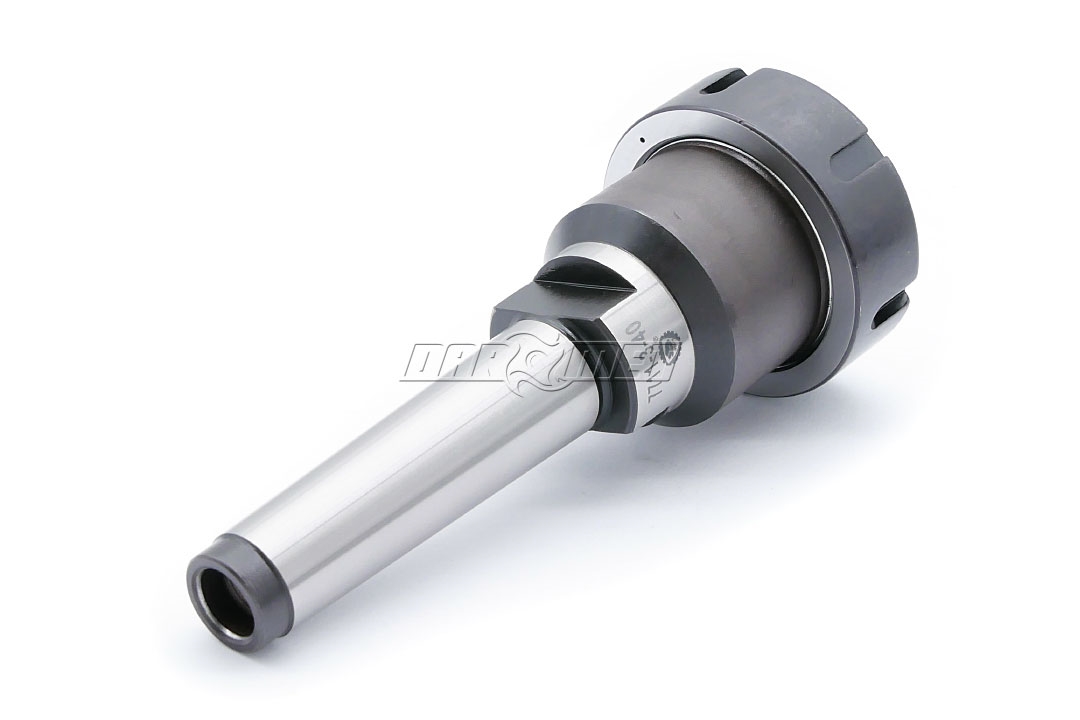

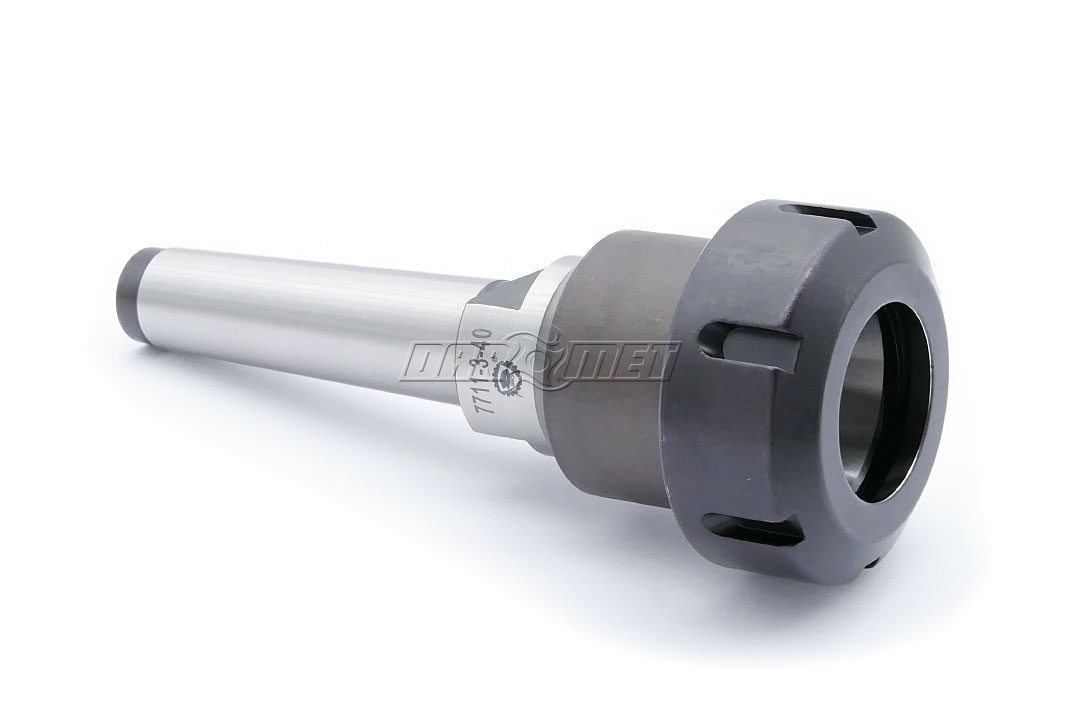

☑️ Oprawka zaciskowa z chwytem Morse'a 3 do tulejek ER40 (DIN6499) do narzędzi z chwytem walcowym.
☑️ Trzpień stożkowy Morse zakończony gwintem do ściągania w maszynach konwencjonalnych.
☑️ Przy prawidłowym osadzeniu tulejki zauważymy, że jest idealnie splanowana z czołem nakrętki ER, dopiero wtedy powinniśmy dokręcać całość specjalnym kluczem ER.
☑️ Standardowe tulejki zaciskowe mają okrągły otwór, co nadaje uniwersalność oprawce, ponieważ możemy mocować tu wszystkie trzpieniowe narzędzia z chwytem walcowym, bądź walcowym ze spłaszczeniem Weldon, tj. wiertła, czy frezy.
☑️ Oznaczenie na zewnętrznej części stożka pomaga w szybszym doborze oprzyrządowania.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| K (Morse) | 3 |
| Typ tulejki | ER 40 |
| A | 85 mm |
| Zakres | 3 - 26 mm |
| D | 63 mm |
| Nakrętka | 9833-40 |
| Wkręt | M22x1,5x24LH |
| Kod produktu | 0642 177 112 366 |
Informacje techniczne: chwyt Morse (DIN228).
Dostępności są informacyjne na podstawie danych z firmy ZM KOLNO i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
