Opis produktu
Właściwości i zastosowanie:

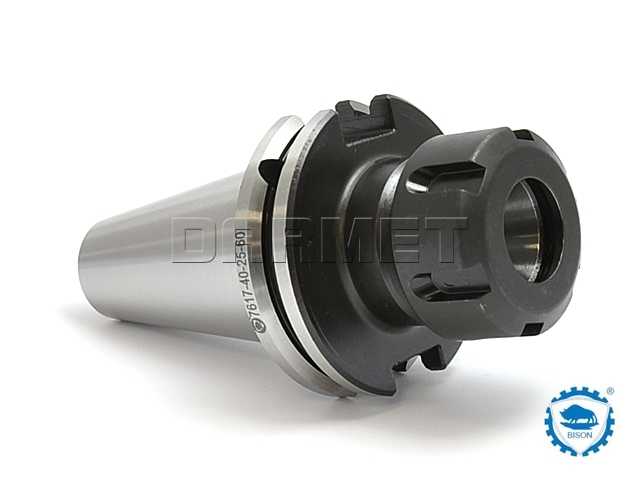

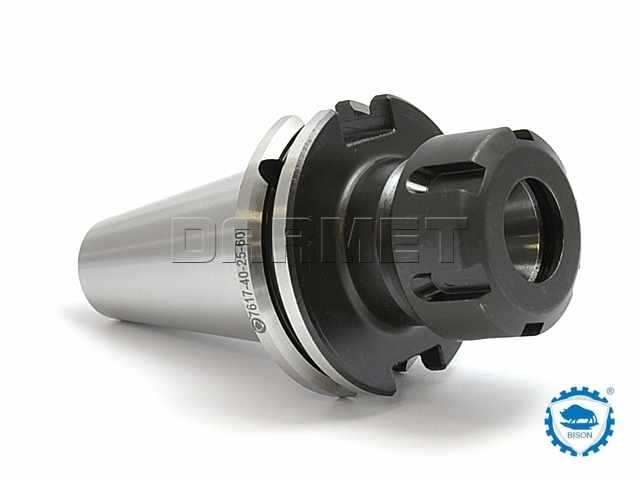

- Oprawka zaciskowa przelotowa przeznaczona do mocowania narzędzi z chwytem cylindrycznym.
- Uchwyt stożkowy wg DIN 69871 (DIN 50) zakończony gwintem wewnętrznym M24 stosuje się w maszynach konwencjonalnych oraz z automatyczną wymianą narzędzi.
- Kompatybilne tulejki ER40 do oprawki zaciskowej.
- Szybkie rozpoznanie i wybór oprawki możliwe dzięki oznaczeniu znajdującymu się na kołnierzu.
- Do automatycznej wymiany w maszynach CNC należy stosować końcówki ściągające wkręcane bezpośrednio w oprawkę.
- Materiał: stal stopowa chromowo-manganowa.
- Nawęglane na głębokość 0,7 mm.
- Hartowane i precyzyjnie szlifowane.
- Twardość powierzchni 58 ± 2 HRC.
- Tolerancja kątowa stożka AT3.
- Do dokręcania nakrętek ER40 niezbędny jest klucz wielopunktowy lub hakowy ER40, który nie wchodzi w skład wyposażenia.
- Aby wygodnie zamocować narzędzie w oprawce posłużyć ci może podstawa montażowa (nie wchodzi w skład zestawu).
- Produkt wykonany w 100% w Polsce.
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| K (DIN69871) | DIN50 | |
| Tulejka zaciskowa | ER40 | |
| A | 160 | mm |
| D | 63 | mm |
| Zakres mocowania* | 3 - 32 | |
| Nakrętka | 9833-40 | |
| Wkręt blokujący | M28x1,5x30LH | |
| Gwint mocujący | M24 | |
| Kod produktu | 0642 176 172 801 |
*Uwzględniając rozmiary OVERSIZE
Informacje techniczne: chwyt DIN 69871.
