Opis produktu
Właściwości i zastosowanie:

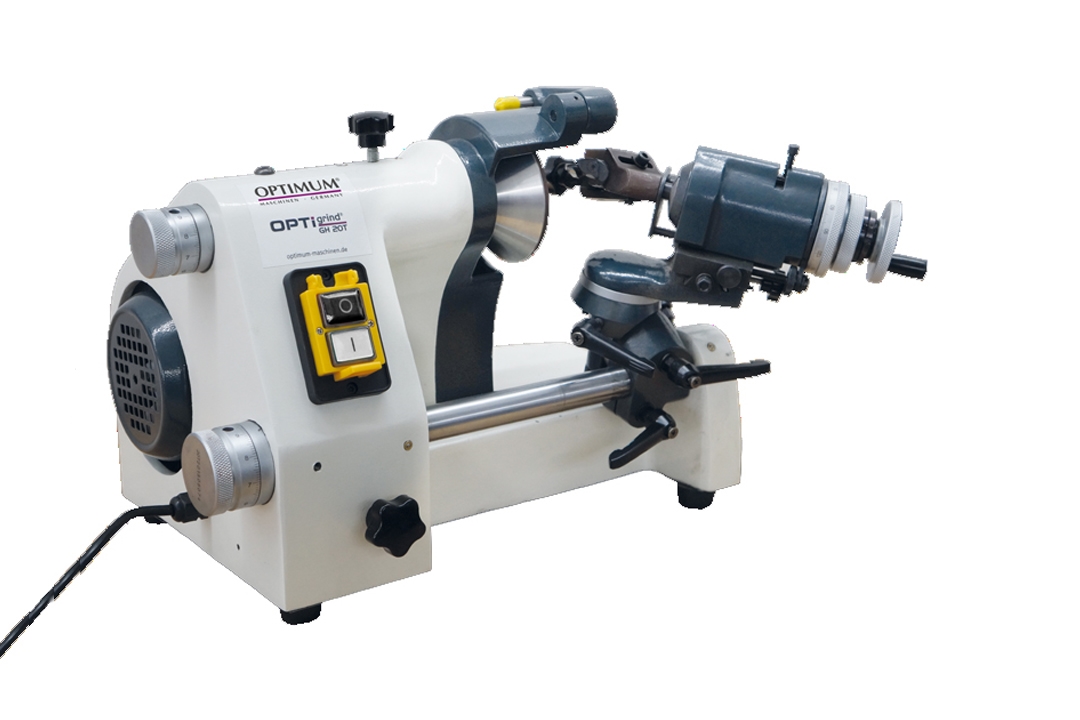

- Uniwersalna szlifierka do ostrzenia narzędzi o różnej geometrii GH 20T to urządzenie proste do nastawienia oraz w obsłudze.
- Ostrzałka posiada zastosowanie uniwersalne dzięki wszechstronnym możliwościom regulacji oraz wychylania.
- Maszynę można wykorzystać do szlifowania stempli, elektrod, wierteł krętych, noży tokarskich, frezów trzpieniowych czy kłów centrujących.
- Ostrzałka GH 20T zastosowanie znajdzie również przy produkcji frezów jednoostrzowych do grawerowania (stożkowych, centrycznych bądź cylindrycznych).
- Wytrzymały korpus ostrzałki oraz precyzyjne wrzeciono szlifierskie wolne od drgań zapewniają wysoką precyzję maszyny.
- Głowica indeksowana z 24 pozycjami.
- Regulowany mechanizm obciągający.
-
W zestawie z ostrzałką GH 20T znajduje się:
- Korundowa ściernica garnkowa Ø 100 x 50 x Ø 20 mm
- Diamentowa ściernica garnkowa Ø 100 x 50 x Ø 20 mm (zamontowana już w stanie dostarczonym)
- Przyrząd do ostrzenia noży tokarskich do 21x21 mm
- Przyrząd do ostrzenia wierteł do Ø 12 mm
- Urządzenie do ostrzenia frezów trzpieniowych do Ø 12 mm
- Tuleje zaciskowe 5C (typ 385E) DIN 6341 Ø 37,5 mm L=89 mm ; 20° (rozmiary tulejek zaciskowych Ø 4/6/8/10/12)
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Napięcie elektryczne | 400 V |
| Moc silnika | 370 W |
| Obroty tarczy szlifierskiej | 5000 obr/min |
| Regulacja uchwytu narzędziowego | 18 mm |
| Przesuw uchwytu narzędziowego | 140 mm |
| Precyzyjna regulacja osi wzdłużnej | 6 mm |
| Regulowany kąt w pionie | 0° - 40° |
| Regulowany kąt poziomy | 0° - 180° |
| Zakres mocowania tulei zaciskowych | Ø 1 - 16 mm |
| Typ uchwytu zaciskowego | 385E (5C), DIN 6341 |
| Wymiary (dł. x szer. x wys.) | 350 x 450 x 350 mm |
| Waga | 45,0 kg |
| Kod produktu | 3100125 |
