Opis produktu
Wartości i zastosowanie:

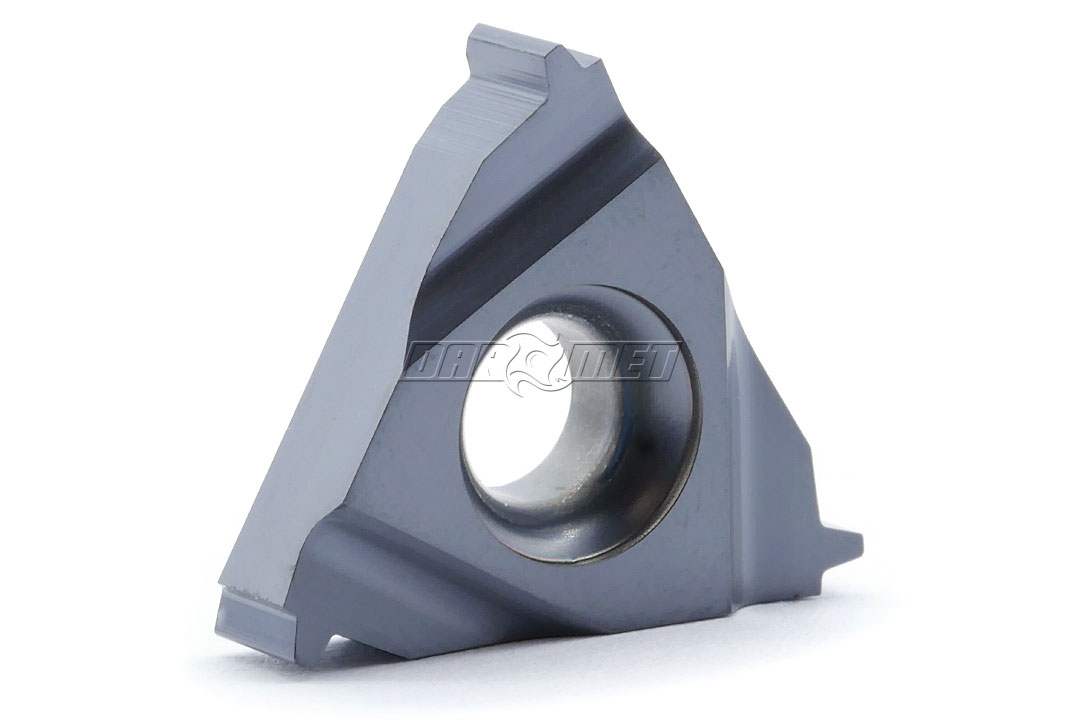

- Płytka prawa do toczenia gwintów wewnętrznych wykonana z gatunku węglika spiekanego VTX.
- Płytka do toczenia gwintu trapezowego o kącie zarysu 30° według DIN 103
- Zastosowanie do stali węglowych, stopowych, nierdzewnych, staliwa, żeliwa i metali nieżelaznych
- Zalety: jedną płytką można wykonać duży zakres średnic gwintu; płytki zapewniają doskonałą wydajność w czasie skrawania i długi czas użytkowania
- Pasuje do noży tokarskich 22 IR do gwintów wewnętrznych.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | 22 4IR4.0TR VTX |
| Rozmiar płytki - L | 22 mm |
| I.C. | 1/2" |
| Skok gwintu | 4,0 mm |
| X | 1,7 mm |
| Y | 1,9 mm |
| hmin | 2,25 mm |
Czy wiesz, że ...?
W historii technologii Joseph Whitworth jest prawdopodobnie najbardziej znany ze standaryzacji gwintów śrub i dokładnego wykonania. To właśnie on wynalazł gwint rurowy. Jest on uważany za ojca nowoczesnego standardu gwintu i dlatego jest jedną z głównych postaci w historii gwintu. Zebrał i porównał śruby z jak największej liczby warsztatów w całej Anglii, a w 1841 roku opracował swój pierwszy projekt standardu, który określał użycie stałego kąta (55 stopni) między bokami gwintu średnicę zewnętrzną i rdzeniową, skok i kąt pochylenia linii śrubowej, torując tym samym drogę dla wielu następców. Gwint Whitwortha pozostał standardem w inżynierii do 1948 roku.
W historii technologii Joseph Whitworth jest prawdopodobnie najbardziej znany ze standaryzacji gwintów śrub i dokładnego wykonania. To właśnie on wynalazł gwint rurowy. Jest on uważany za ojca nowoczesnego standardu gwintu i dlatego jest jedną z głównych postaci w historii gwintu. Zebrał i porównał śruby z jak największej liczby warsztatów w całej Anglii, a w 1841 roku opracował swój pierwszy projekt standardu, który określał użycie stałego kąta (55 stopni) między bokami gwintu średnicę zewnętrzną i rdzeniową, skok i kąt pochylenia linii śrubowej, torując tym samym drogę dla wielu następców. Gwint Whitwortha pozostał standardem w inżynierii do 1948 roku.
Płytki do gwintowania PAFANA - parametry skrawania
