Opis produktu
Wartości i zastosowanie:

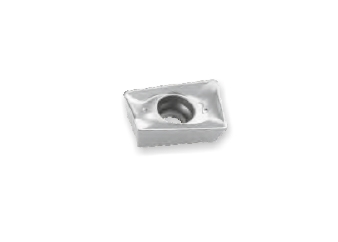

- Płytka do frezowania APKT 1003 PDER wykonana z węglika spiekanego BP15H do obróbki żeliwa.
- Frezowanie 90°
- Do frezowania rowków, występów i frezowania czołowego
- Kierunek skrawania: prawy
-
Pasuje do frezów składanych:
- 220.699 - 32 - 10
- 220.699 - 40 - 10
- 220.699 - 50 - 10
- R610.21-040-10 - PAFANA
- R610.21-050-10 - PAFANA
- R610.21-063-10 - PAFANA
- 217.699 - 1212.3-10
- 217.699 - 1614.3-10
- 217.699 - 1616.3-10
- 217.699 - 2018.3-10
- 217.699 - 2020.3-10
- 217.699 - 2525.3-10
- 215.599 - 20016018.3
- 215.599 - 20018018.3
- 215.599 - 25020020.3
- 215.599 - 25025027.3
- 215.599 - 32030030.3
- R510.22-1616AP10 - PAFANA
- R510.22-2020AP10 - PAFANA
- R510.22-2525AP10 - PAFANA
- R510.22-2020-10 - PAFANA
- R510.22-2525-10 - PAFANA
- R510.22-3232-10 - PAFANA
- R510.25-2503-10 - PAFANA
- R510.25-3203-10 - PAFANA
- R570-3232AP10 - PAFANA
Operacje obróbkowe:
1. Planowanie
2. Frezowanie rowków kształtowych
3. Zagłębianie skośne
4. Frezowanie z interpolacją śrubową
5. Frezowanie boczne
6. Frezowanie faz
7. Frezowanie rowków
8. Frezowanie obwodowe
9. Frezowanie kieszeni
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie |
APKT 1003 PDER S7T BP16H |
| l | 10 mm |
| s | 3,18 mm |
| P/r | 90° |
| D | 15° |
| Kierunek skrawania | prawy |
| Kąt naroża | 85° |
| Kąt nachylenia płytki | 11° |
