Opis produktu
Wartości i zastosowanie:

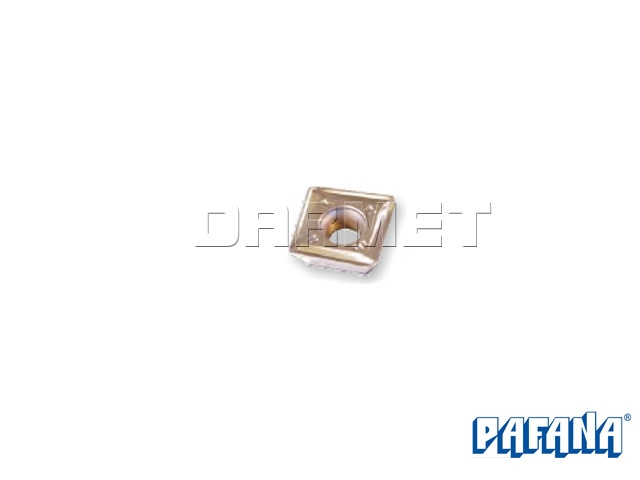

- Płytka do frezowania SDKT 120508 SR wykonana z węglika spiekanego BM40I do obróbki średniodokładnej materiałów trudnoobrabialnych.
- Frezowanie 45°
- Do frezowania czołowego i fazowania
- Kierunek skrawania: prawy
-
Płytka SDKT 120508 pasuje do frezów składanych:
- R5N6.22-3220 - PAFANA
- R616.21-100SD12 - PAFANA
- R616.21-125SD12 - PAFANA
Operacje obróbkowe:
1. Planowanie
2. Zagłębianie skośne
3. Frezowanie z interolacją śrubową
4. Frezowanie boczne
5. Frezowanie rowków
6. Frezowanie obwodowe
7. Trochoidalne frezowanie rowków
Dane techniczne:
| Parametr | Wartość | Jedn. |
|
|---|---|---|---|
| Oznaczenie | SDKT 120508 SR BM40I | ||
| l | 12 | mm | |
| s | 5,56 | mm | |
| P/r | 45° | ||
| D | 20° | ||
| Kierunek skrawania | prawy | ||
| Kąt naroża | 90° | ||
| Kąt nachylenia płytki | 15° | ||
| Naroże płytki | 0,8 | mm |
