Opis produktu
Wartości i zastosowanie:

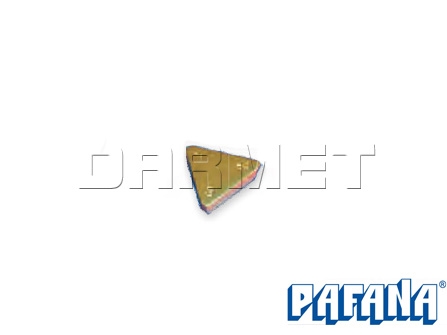

- Płytka do frezowania TPKN 1603 PDR-EE wykonana z węglika spiekanego BP35C do obróbki dokładnej i średniodokładnej stali oraz stali nierdzewnej i kwasoodpornej.
- W płytce występują 3 krawędzie skrawające.
- Kierunek skrawania: prawy.
- Płytka TPKN 1603 pasuje do frezów składanych:
- 215.17 - 3032.2 - DOLFAMEX
- 215.17 - 3040.2 - DOLFAMEX
- 215.17 - 4040.2 - DOLFAMEX
- 215.17 - 4050.2 - DOLFAMEX
- 215.17 - 4505 - DOLFAMEX
- 215.17 - 4520 - DOLFAMEX
- 215.17 - 4505.2 - DOLFAMEX
- 215.17 - 4520.2 - DOLFAMEX
- 215.17 - 4532.2 - DOLFAMEX
- 216.17 - 2528.3 - DOLFAMEX
- 216.17 - 3236.3 - DOLFAMEX
- 216.17 - 3028.2 - DOLFAMEX
- 216.17 - 4032.2 - DOLFAMEX
- 215.17 - 3232.3 - DOLFAMEX
- 215.17 - 3240.3 - DOLFAMEX
- 334.51 - 1018 - DOLFAMEX
- 334.51 - 1020 - DOLFAMEX
- 334.51 - 1022 - DOLFAMEX
- 334.51 - 1025 - DOLFAMEX
- 334.51 - 1618 - DOLFAMEX
- 334.51 - 1620 - DOLFAMEX
- 334.51 - 1622 - DOLFAMEX
- 334.51 - 1625 - DOLFAMEX
- R334.61 - 100 - DOLFAMEX
- R334.61 - 125 - DOLFAMEX
- R334.61 - 160 - DOLFAMEX
- R334.61 - 200 - DOLFAMEX
- R618.11-040 - PAFANA
- R618.11-050 - PAFANA
- R618.11-063 - PAFANA
Operacje obróbkowe:
1. Planowanie
2. Frezowanie rowków kształtowych
3. Frezowanie boczne
4. Frezowanie obwodowe
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | TPKN 2204 PDR-EE BP35C |
| l | 22 mm |
| s | 4,76 mm |
| P/r | 90° |
| D | 15° |
| Kierunek skrawania | prawy |
| Kąt naroża | 60° |
| Kąt nachylenia płytki | 11° |
Czy wiesz, że ...?
Podobnie jak w przypadku wielu wynalazków, pierwsza frezarka została zaprojektowana w okresie konfliktu zbrojnego. W 1789 roku rząd Stanów Zjednoczonych poprosił wynalazcę z Connecticut, Eli Whitneya, o wyprodukowanie dużej ilości broni palnej, ponieważ zbliżała się wojna z Francją. Whitney rozpoczął więc pracę nad swoim projektem i opracował nowy model produkcji oparty na produkcji podobnych części karabinów, które można było wymieniać między różnymi rodzajami broni. Wszystkie szczegóły projektu zostały zebrane w swego rodzaju diagramie, który musiał być przestrzegany w procesie produkcji części.
Jednakże, aby wdrożyć swoją strategię, Whitney potrzebował maszyny zdolnej do dokładnego cięcia metali zgodnie ze wzorem. W 1818 roku opracował pierwszą ręczną frezarkę.
Przed pojawieniem się frezarki, mechanicy używali głównie pilników jako narzędzi, co wymagało wysoko wykwalifikowanego pracownika. Frezarka sprawiła, że mniej wykwalifikowany robotnik mógł produkować wysokiej jakości części.
Podobnie jak w przypadku wielu wynalazków, pierwsza frezarka została zaprojektowana w okresie konfliktu zbrojnego. W 1789 roku rząd Stanów Zjednoczonych poprosił wynalazcę z Connecticut, Eli Whitneya, o wyprodukowanie dużej ilości broni palnej, ponieważ zbliżała się wojna z Francją. Whitney rozpoczął więc pracę nad swoim projektem i opracował nowy model produkcji oparty na produkcji podobnych części karabinów, które można było wymieniać między różnymi rodzajami broni. Wszystkie szczegóły projektu zostały zebrane w swego rodzaju diagramie, który musiał być przestrzegany w procesie produkcji części.
Jednakże, aby wdrożyć swoją strategię, Whitney potrzebował maszyny zdolnej do dokładnego cięcia metali zgodnie ze wzorem. W 1818 roku opracował pierwszą ręczną frezarkę.
Przed pojawieniem się frezarki, mechanicy używali głównie pilników jako narzędzi, co wymagało wysoko wykwalifikowanego pracownika. Frezarka sprawiła, że mniej wykwalifikowany robotnik mógł produkować wysokiej jakości części.
