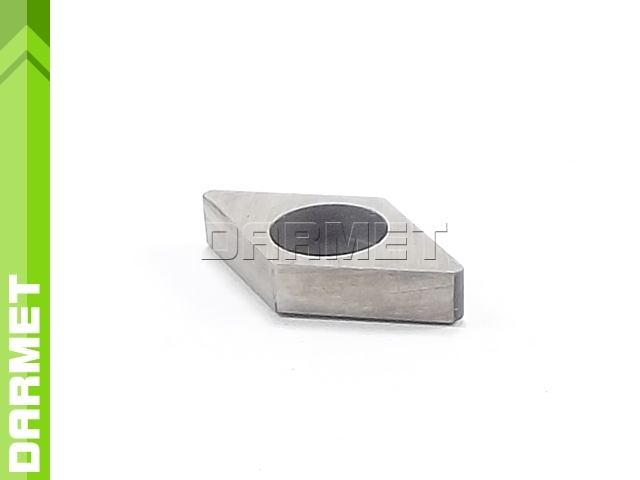

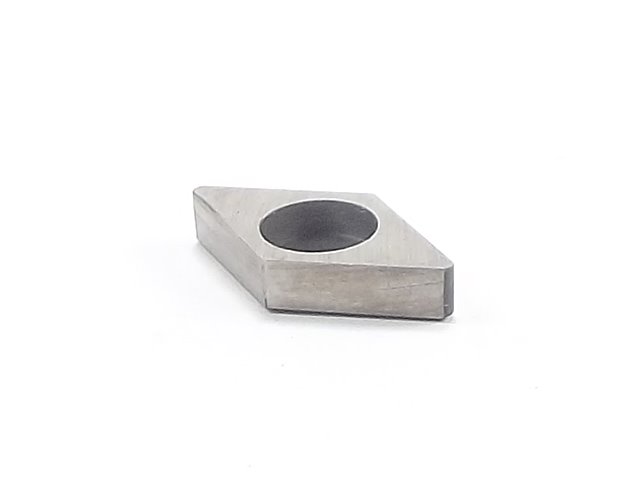

Opis produktu
Właściwości i zastosowanie:
- Płytka podporowa chroni nóż tokarski przed zniszczeniem w przypadku wykruszenia się płytki skrawającej
- Obecność podkładki powoduje, że płytka skrawająca nie wgniata się w gniazdo noża tokarskiego
- Kształt płytki diament 55°
-
Płytka podporowa mocowana jest za pomocą:
- kołka mocującego CLM - w systemie mocowania M
- śrubki do płytki podporowej - w systemie mocowania C oraz D
Dane techniczne:
| Parametr | Wartość |
|---|---|
| A | 15,1 mm |
| R | 0,8 mm |
| T | 4,8 mm |
| D | 7,5 mm |
System mocowania
| Płytka podporowa SHMD1504 pasuje do: | ||
| płytek skrawających | noży tokarskich składanych | |
| zewnętrznych: | wewnętrznych: | |
| DNMG 150404 NN PVD | MDJNR/L 2020K1504 | S32S-MDQNR/L15 |
| DNMG 150408 NN PVD | MDJNR/L 2525M1504 | S40T-MDQNR/L15 |
| DNMG 150408 DM TS15C | MDJNR/L 3232P1504 | S32S-MDUNR/L15 |
| DNMG 150412 NN PVD | MDJNR/L 2020K1506 | S40T-MDUNR/L15 |
| DNMG 150412 DM TS15C | MDJNR/L 2525M1506 | S32S-MDZNR/L15 |
| DNMG 150412 DM TK10C | MDJNR/L 3232P1506 | S40T-MDZNR/L15 |
| DNMG 150604 NN PVD | MDPNN 2020K1504 | |
| DNMG 150608 NN PVD | MDPNN 2525M1504 | |
| DNMG 150608 DF TP15C | MDPNN 3232P1504 | |
| DNMG 150608 DM TP25C | MDPNN 2020K1506 | |
| DNMG 150608 DM TS15C | MDPNN 2525M1506 | |
| DNMG 150608 DM TK10C | MDPNN 3232P1506 | |
| DNMG 150612 NN PVD | MDQNR/L 2020K1504 | |
| DNMG 150612 DM TP25C | MDQNR/L 2525M1504 | |
| DNMG 150612 DM TK10C | MDQNR/L 3232P1504 | |
| DNMG 150612 DM TS15C | MDQNR/L 2020K1506 | |
| MDQNR/L 2525M1506 | ||
| MDQNR/L 3232P1506 | ||
| CDJNR/L 2525M15 | ||
| CDJNR/L 3225P15 | ||
| DDJNR/L 2020K15 | ||
| DDJNR/L 2525M15 | ||
| DDJNR/L 3232P15 | ||
| DDPNN 2020K15 | ||
| DDPNN 2525M15 | ||
| DDPNN 3232P15 | ||
| DDQNR/L 2020K15 | ||
| DDQNR/L 2525M15 | ||
| DDQNR/L 3232P15 | ||
