Opis produktu
Właściwości i zastosowanie:

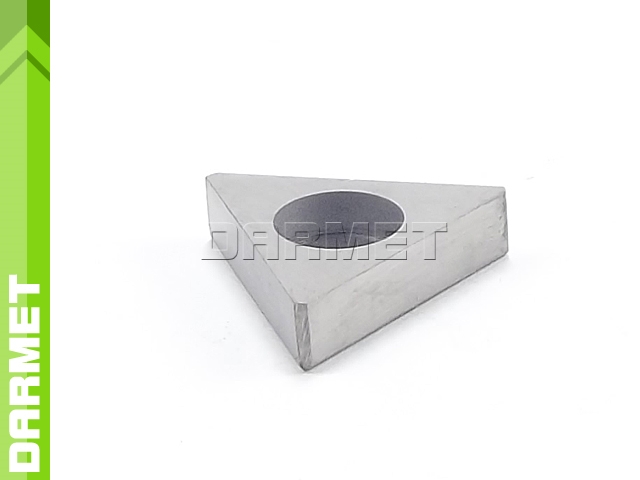

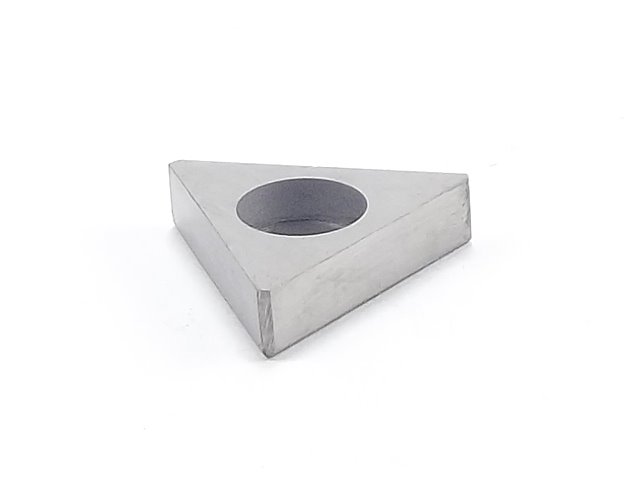

- Płytka podporowa chroni nóż tokarski przed zniszczeniem w przypadku wykruszenia się płytki skrawającej
- Obecność podkładki powoduje, że płytka skrawająca nie wgniata się w gniazdo noża tokarskiego
- Kształt płytki trójkąt
- Pasuje do noży tokarskich w systemie mocowania W
- Płytka podporowa mocowana jest za pomocą:
- kołka mocującego CLM - w systemie mocowania M
- śrubki do płytki podporowej - w systemie mocowania C oraz D
Dane techniczne:
| Parametr | Wartość |
|---|---|
| A | 14,5 mm |
| R | 0,8 mm |
| T | 3,2 mm |
| otwór przelotowy | 5,8 mm |
System mocowania
| Płytka podporowa SHWT1604 pasuje do: | |
| płytek skrawających | noży tokarskich składanych zewnętrznych |
| TNGG 160404 ALU PVD | WTQNR/L 2020K16 |
| TNMG 160404 NN PVD | WTQNR/L 2525M16 |
| TNMG 160404 DFM TP25C | WTQNR/L 3232P16 |
| TNMG 160408 NN PVD | WTJNR/L 1316H16 |
| TNMG 160408 DFM TP25C | WTJNR/L 1616K16 |
| TNMG 160412 NN PVD | WTJNR/L 2020K16 |
| TNMG 160412 DFM TP25C | WTJNR/L 2525M16 |
| TNMP 160408 NN PVD | WTJNR/L 3232P16 |
| TNUX 160404 R PVD | WTENN 2020K16 |
| TNUX 160404 L PVD | WTENN 2525M16 |
| TNUX 160408 R PVD | WTENN 3232P16 |
| TNUX 160408 L PVD | |
