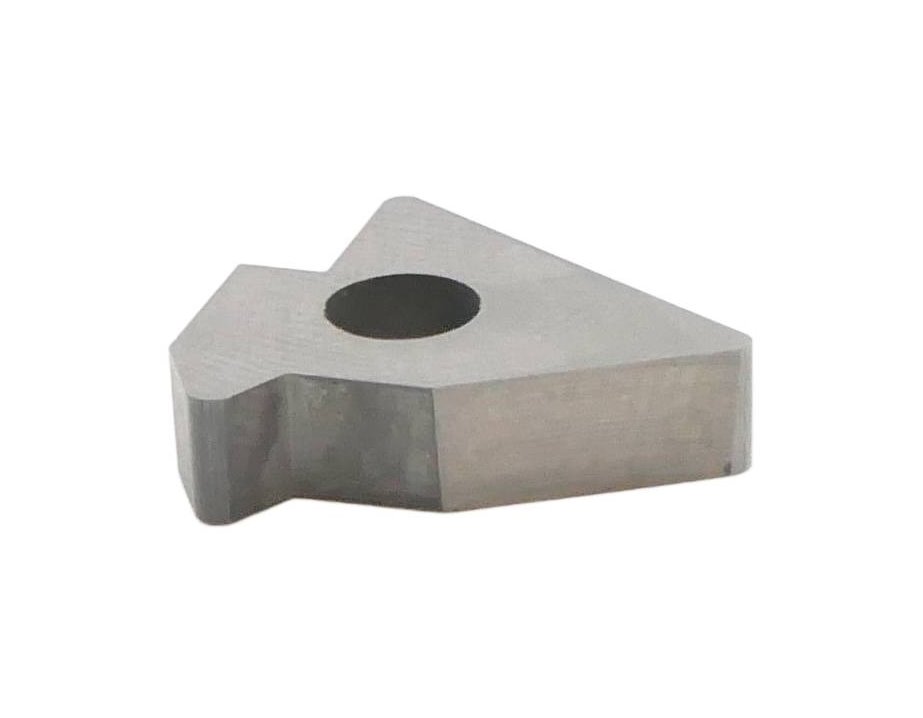

Opis produktu
Właściwości i zastosowanie:
- Płytka podporowa chroni nóż tokarski przed zniszczeniem w przypadku wykruszenia się płytki skrawającej
- Obecność podkładki powoduje, że płytka skrawająca nie wgniata się w gniazdo noża tokarskiego
- Kształt płytki trójkąt
- Pasuje do noży tokarskich w systemie mocowania S
-
Płytka podporowa mocowana jest za pomocą:
- kołka mocującego CLM - w systemie mocowania M
- śrubki do płytki podporowej - w systemie mocowania C oraz D
Dane techniczne:
| Parametr | Wartość |
|---|---|
| L | 14,23 mm |
| H | 3,15 mm |
| otwór przelotowy | 5,35 mm |
System mocowania
| Płytka podporowa SHSLT16 pasuje do: | ||
| płytek skrawających | noży tokarskich składanych | |
| zewnętrznych: | wewnętrznych: | |
| 16ER/L | SER/L H 1616H16H | SIR/L H 0025R16H |
| 16IR/L | SER/L H 2020K16H | SIR/L 0025R16 |
| SER/L H 2525M16H | SIR/L 0032S16 | |
| SER/L H 3225P16H | ||
| SER/L H 3232P16H | ||
| SER/L 1616H16 | ||
| SER/L 2020K16 | ||
| SER/L 2525M16 | ||
| SER/L 3225P16 | ||
| SER/L 3232P16 | ||
