Opis produktu
Wartości i zastosowanie:

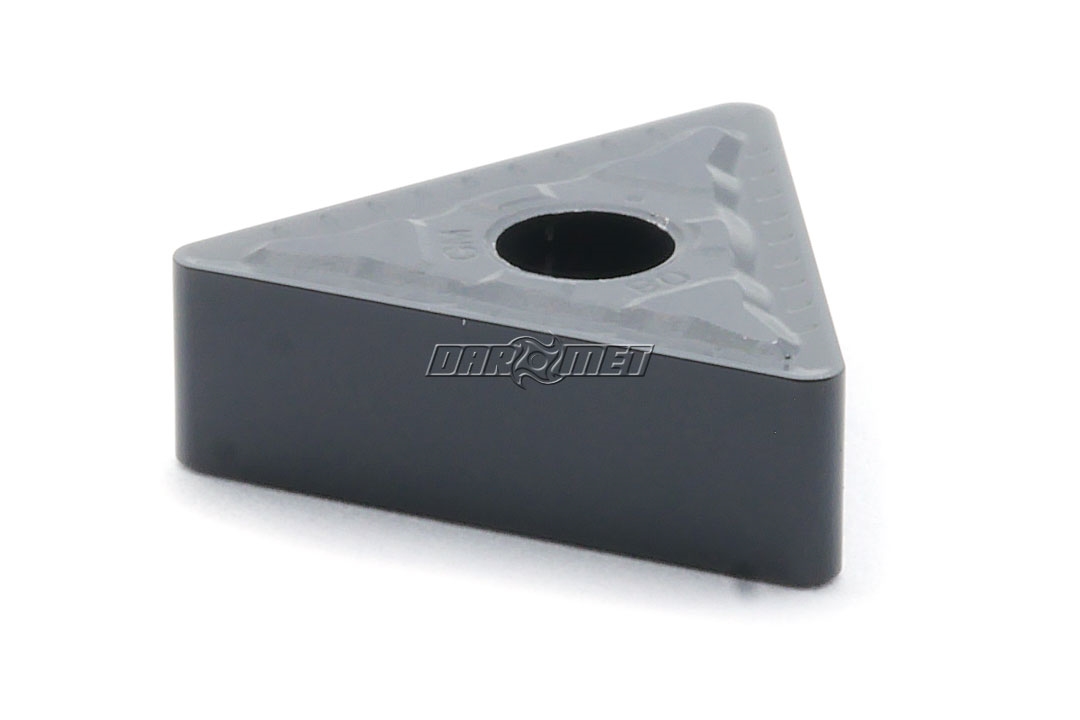

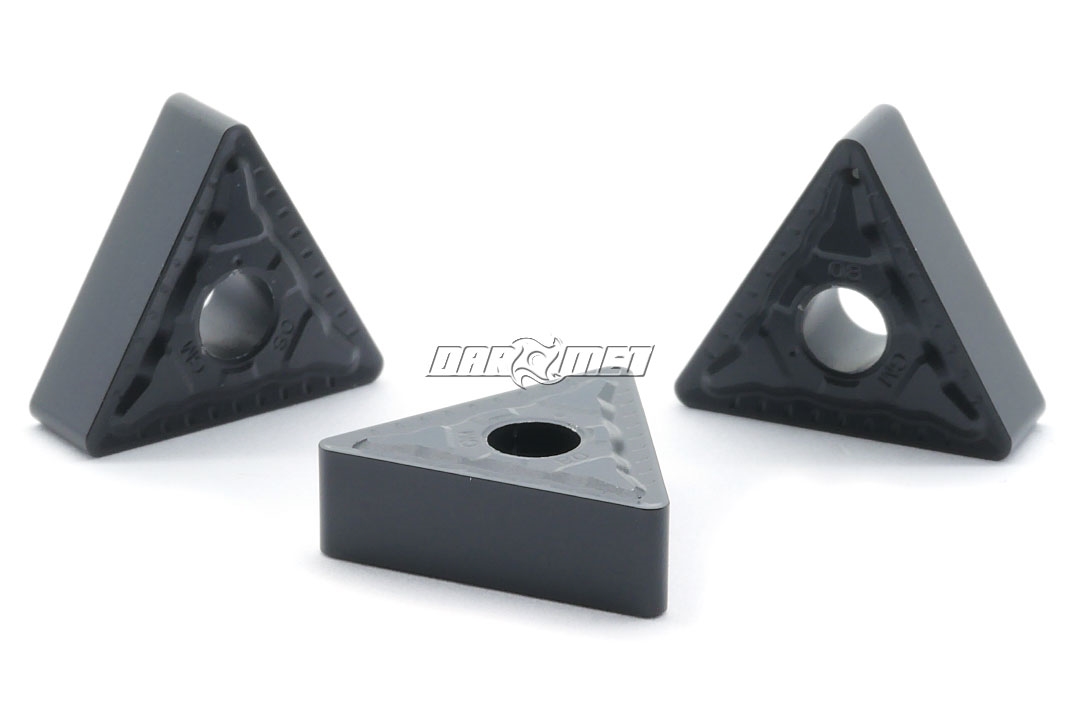

- Płytka tokarska TNMG 160404 wykonana z węglika spiekanego DS5236.
- Do obróbki stali
- W płytce o geometrii ujemnej zastosowano łamacz wióra MG.
- Kształt płytki trójkątny.
- Do toczenia wzdłużnego i kształtowego.
- Cena dotyczy jednej płytki !!!
- Płytka sprzedawana w opakowaniu zastępczym!
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | TNMG 160404 MG DS5236 |
| L | 16,5 mm |
| I.C | 9,525 mm |
| S | 4,76 mm |
| d | 3,81 mm |
| r | 0,4 mm |
| Kąt nachylenia płytki | 0° |
Parametry skrawania:
| Materiał | Vc (mm/min) | fz(mm) | ap(mm) | |
|---|---|---|---|---|
| P | stal | 340 (280-440) | 0,5 (0,3-1,0) | 3,0 (2,0-5,0) |
Płytka TNMG 160404 pasuje do noży składanych:
| MTGNR/L | 2020K16 |
| MTGNR/L | 2525M16 |
| MTGNR/L | 3225P16 |
| MTJNR/L | 1616H16 |
| MTJNR/L | 2020K16 |
| MTJNR/L | 2525M16 |
| MTJNR/L | 3225P16 |
| MTJNR/L | 3232P16 |
| MTJNR/L(B) | 1616H16B |
| MTJNR/L(B) | 2020K16B |
| MTJNR/L(B) | 2525M16B |
| MTJNR/L(B) | 3225P16B |
| MTJNR/L(B) | 3232P16B |
| MTFNR/L | 1616H16 |
| MTFNR/L | 2020K16 |
| MTFNR/L | 2525M16 |
| MTFNR/L | 3225P16 |
| MTFNR/L | 3232P16 |
| MTQNR/L | 2020K16 |
| MTQNR/L | 2525M16 |
| MTQNR/L | 3225P16 |
| MTENN | 1616H16 |
| MTENN | 2020K16 |
| MTENN | 2525M16 |
| MTENN | 3232P16 |
| PTGNR/L | 1616H16 |
| PTGNR/L | 2020K16 |
| PTGNR/L | 2525M16 |
| PTGNR/L | 3232P16 |
| PTFNR/L | 1616H16 |
| PTFNR/L | 2020K16 |
| PTFNR/L | 2525M16 |
| PTTNR/L | 1616H16 |
| PTTNR/L | 2020K16 |
| DTGNR/L | 2020K16 |
| DTGNR/L | 2525M16 |
| DTGNR/L | 3225P16 |
| DTGNR/L | 3232P16 |
| DTFNR/L | 2020K16 |
| DTFNR/L | 2525M16 |
| DTFNR/L | 3225P16 |
| DTFNR/L | 3232P16 |
| WTQNR/L | 2020K16 |
| WTQNR/L | 2525M16 |
| WTQNR/L | 3232P16 |
| WTJNR/L | 1316H16 |
| WTJNR/L | 1616H16 |
| WTJNR/L | 2020K16 |
| WTJNR/L | 2525M16 |
| WTJNR/L | 3232P16 |
| WTENN | 2020K16 |
| WTENN | 2525M16 |
| WTENN | 3232P16 |
| MTFNR/L | S20Q |
| MTFNR/L | S25R |
| MTFNR/L | S32S |
| MTFNR/L | S40T |
| MTQNR/L | S20Q |
| MTQNR/L | S25R |
| MTQNR/L | S32S |
| MTQNR/L | S40T |
| MTJNR/L | S25R |
| MTUNR/L | S20Q |
| MTUNR/L | S25R |
| MTUNR/L | S32S |
| MTUNR/L | S40T |
| MTWNR/L | S20Q |
| MTWNR/L | S25R |
| MTWNR/L | S32S |
| MTWNR/L | S40T |
| PTFNR/L | S25R |
| PTFNR/L | S32S |
| PTFNR/L | S40T |
