Opis produktu
Wartości i zastosowanie:

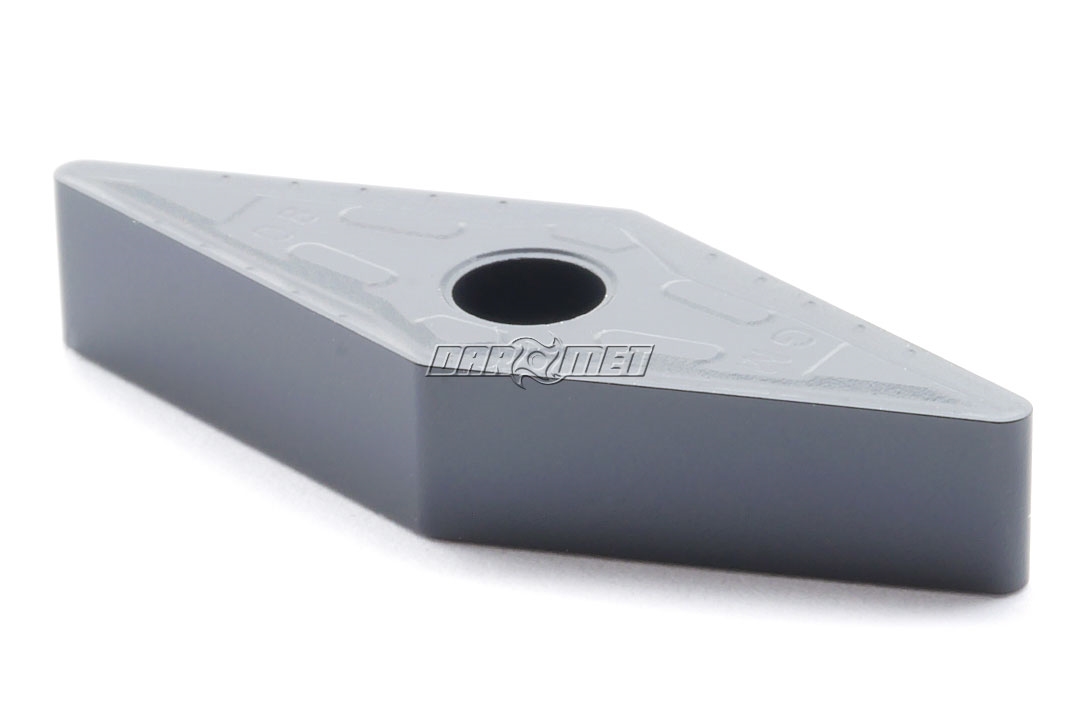

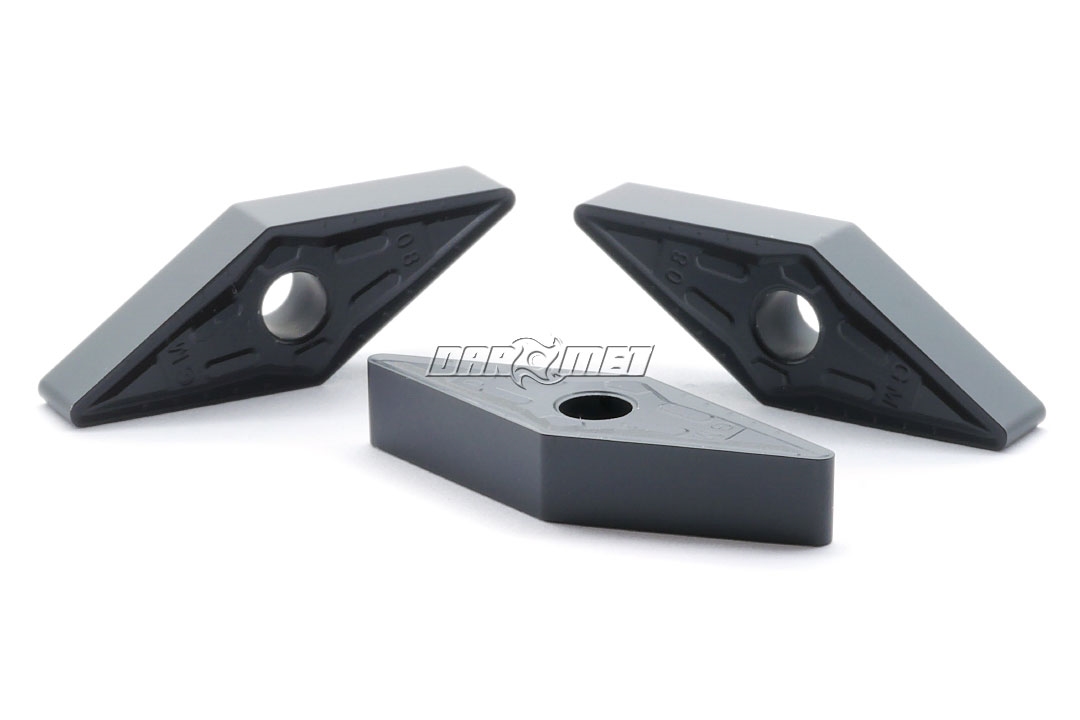

- Płytka tokarska VNMG 160404 wykonana z węglika spiekanego DS5236.
- Do obróbki stali
- W płytce o geometrii ujemnej zastosowano łamacz wióra MG.
- Kształt płytki rombowy 35°.
- Do toczenia wzdłużnego i kształtowego.
- Cena dotyczy jednej płytki !!!
- Płytka sprzedawana w opakowaniu zastępczym!
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | VNMG 160404 MG DS5236 |
| L | 16,6 mm |
| I.C | 9,525 mm |
| S | 4,76 mm |
| d | 3,81 mm |
| r | 0,4 mm |
| Kąt nachylenia płytki | 0° |
Parametry skrawania:
| Materiał | Vc (mm/min) |
fz(mm) |
ap(mm) |
|
|---|---|---|---|---|
| P | stal | 270 (180-360) | 0,2 (0,1-0,3) | 2,0 (0,2-3,5) |
Płytka VNMG 160404 pasuje do noży składanych:
| MVJNR/L | 1616H16 |
| MVJNR/L | 2020K16 |
| MVJNR/L | 2525M16 |
| MVJNR/L | 3232P16 |
| MVVNN | 1616H16 |
| MVVNN | 2020K16 |
| MVVNN | 2525M16 |
| MVVNN | 3232P16 |
| MVUNR/L | 1616H16 |
| MVUNR/L | 2020K16 |
| MVUNR/L | 2525M16 |
| MVUNR/L | 3225P16 |
| MVUNR/L | 3232P16 |
| MVQNR/L | 1616H16 |
| MVQNR/L | 2020K16 |
| MVQNR/L | 2525M16 |
| MVQNR/L | 3225P16 |
| MVQNR/L | 3232P16 |
| DVVNN | 2020K16 |
| DVVNN | 2525M16 |
| DVVNN | 3225P16 |
| DVVNN | 3232P16 |
| DVJNR/L | 2020K16 |
| DVJNR/L | 2525M16 |
| DVJNR/L | 3225P16 |
| DVJNR/L | 3232P16 |
| MVQNR/L | S25R |
| MVQNR/L | S32S |
| MVQNR/L | S40T |
| MVUNR/L | S25R |
| MVUNR/L | S32S |
| MVUNR/L | S40T |
| MVWNR/L | S25R |
| MVWNR/L | S32S |
| MVWNR/L | S40T |
| MVXNR/L | S25R |
| MVXNR/L | S32S |
| MVXNR/L | S40T |
