Opis produktu

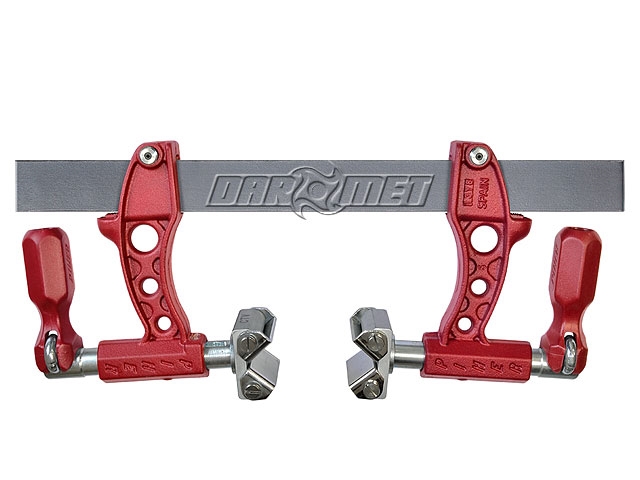

"Skuteczne narzędzie w przemyśle stolarskim. Zaciski służą pomocą wszędzie tam, gdzie potrzebowalibyśmy dodatkowej pary rąk, ale także przy precyzyjnym łączeniu elementów, a stabilny chwyt efektywnie zadziała w obu przypadkach. Powszechność tego wynalazku sprawiła, że jest już nieodłącznym elementem w każdym zakładzie."
Właściwości i zastosowanie:
- Ściski przeznaczone do przemysłu w każdym zakładzie produkcyjnym i warsztacie.
- Specjalnie wykonane szczęki pryzmowe do łapania wałków i innych przedmiotów owalnych.
- Siła zacisku 10000 N.
- Możliwość stosowania dużych sił umożliwia pracę zacisków przy precyzyjnej pracy ciężkich elementów.
- W pełni chroniony gwint zabezpiecza go przed kurzem, czy odpryskami spawalniczymi.
- Szczęki wykonane z żeliwa sferoidalnego pokryte antykorozyjną farbą.
- Prowadnica wykonana z ocynkowanej stali.
- Składana rękojeść pozwala na mocniejsze dokręcenie, a także łatwiejsze odkręcanie szczęk.
- Specjalny ząbkowany hamulec na szczękach ruchomych działa jak system pozycjonujący, który zapobiega jej opadaniu.
- Łapy w kształcie łuku pozwalają na pracę przy elementach kątowych i wpustach.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Maksymalny zakres mocowanej średnicy (D) | 600 mm |
| Długość szczęki | 160 mm |
| Głębokość szczęki | 140 mm |
| Maksymalna siła docisku | 10000 N |
| Waga | 5,6 kg |
Budowa:
Wysokiej jakości ściski tłokowe umożliwiają ich pracę w każdych warunkach, w kurzu, czy w spawalnictwie. Poniższy rysunek ukazuje schemat dobrze wykonanego mechanizmu pozycjonującego oraz śrubowego. Szyna z ocynkowanej stali spokojnie wytrzyma nacisk specjalnie ząbkowanej blokady w szczęce z żeliwa, aby uniemożliwić swobodne opadanie, ciężar tłoka automatycznie przechyla szczękę, a tym samym blokuje pozycję całej szczęki. Drugi dobrze wykonany mechanizm szczelnie zabezpiecza gwint wewnątrz łapy, aby mógł sprawnie się obkręcać. Jednocześnie dokładny szlif otworu i wałka tłoka nie będzie nigdy stawiał oporów. Z pomocą dla mocnego docisku lub łatwiejszego odkręcenia zastosowano łamaną rękojeść.
