Opis produktu
Właściwości i zastosowanie:

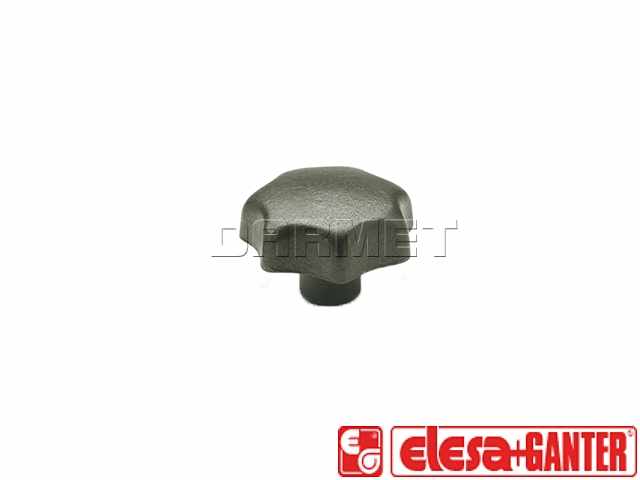

- Pokrętło zaciskowe wykonane z żeliwa.
- Powierzchnia oczyszczona.
- Typ D oraz E z gwintem wewnętrznym.
Tabela dostępnych rozmiarów i modeli:
 |
|||||||
| Oznaczenie | d1 | d2 | d3H7 | d4 | h1 | h2min. | h3 |
|---|---|---|---|---|---|---|---|
| DIN 6336-GG-32-A | 32 | - | - | 12 | - | - | 21 |
| DIN 6336-GG-40-A | 40 | - | - | 14 | - | - | 26 |
| DIN 6336-GG-50-A | 50 | - | - | 18 | - | - | 34 |
| DIN 6336-GG-63-A | 63 | - | - | 20 | - | - | 42 |
| DIN 6336-GG-80-A | 80 | - | - | 25 | - | - | 52 |
| DIN 6336-GG-32-B6-B | 32 | - | B 6 | 12 | 20 | 9 | - |
| DIN 6336-GG-40-B8-B | 40 | - | B 8 | 14 | 25 | 12 | - |
| DIN 6336-GG-50-B8-B | 50 | - | B 8 | 18 | 32 | 15 | - |
| DIN 6336-GG-50-B10-B | 50 | - | B 10 | 18 | 32 | 15 | - |
| DIN 6336-GG-63-B10-B | 63 | - | B 10 | 20 | 40 | 19 | - |
| DIN 6336-GG-63-B12-B | 63 | - | B 12 | 20 | 40 | 19 | - |
| DIN 6336-GG-80-B12-B | 80 | - | B 12 | 25 | 50 | 23 | - |
| DIN 6336-GG-80-B16-B | 80 | - | B 16 | 25 | 50 | 23 | - |
| DIN 6336-GG-32-B6-C | 32 | - | B 6 | 12 | 20 | 9 | - |
| DIN 6336-GG-40-B8-C | 40 | - | B 8 | 14 | 25 | 12 | - |
| DIN 6336-GG-50-B8-C | 50 | - | B 8 | 18 | 32 | 15 | - |
| DIN 6336-GG-50-B10-C | 50 | - | B 10 | 18 | 32 | 15 | - |
| DIN 6336-GG-63-B10-C | 63 | - | B 10 | 20 | 40 | 19 | - |
| DIN 6336-GG-63-B12-C | 63 | - | B 12 | 20 | 40 | 19 | - |
| DIN 6336-GG-80-B12-C | 80 | - | B 12 | 25 | 50 | 23 | - |
| DIN 6336-GG-80-B16-C | 80 | - | B 16 | 25 | 50 | 23 | - |
| DIN 6336-GG-32-M6-D | 32 | M 6 | - | 12 | 20 | 9 | - |
| DIN 6336-GG-40-M8-D | 40 | M 8 | - | 14 | 25 | 12 | - |
| DIN 6336-GG-50-M8-D | 50 | M 8 | - | 18 | 32 | 15 | - |
| DIN 6336-GG-50-M10-D | 50 | M 10 | - | 18 | 32 | 15 | - |
| DIN 6336-GG-63-M10-D | 63 | M 10 | - | 20 | 40 | 19 | - |
| DIN 6336-GG-63-M12-D | 63 | M 12 | - | 20 | 40 | 19 | - |
| DIN 6336-GG-80-M12-D | 80 | M 12 | - | 25 | 50 | 23 | - |
| DIN 6336-GG-80-M16-D | 80 | M 16 | - | 25 | 50 | 23 | - |
| DIN 6336-GG-32-M6-E | 32 | M 6 | - | 12 | 20 | 9 | - |
| DIN 6336-GG-40-M8-E | 40 | M 8 | - | 14 | 25 | 12 | - |
| DIN 6336-GG-50-M8-E | 50 | M 8 | - | 18 | 32 | 15 | - |
| DIN 6336-GG-50-M10-E | 50 | M 10 | - | 18 | 32 | 15 | - |
| DIN 6336-GG-63-M10-E | 63 | M 10 | - | 20 | 40 | 19 | - |
| DIN 6336-GG-63-M12-E | 63 | M 12 | - | 20 | 40 | 19 | - |
| DIN 6336-GG-80-M12-E | 80 | M 12 | - | 25 | 50 | 23 | - |
| DIN 6336-GG-80-M16-E | 80 | M 16 | - | 25 | 50 | 23 | - |
Dostępności są informacyjne na podstawie danych z firmy ELESA+Ganter i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
