Opis produktu
Właściwości i zastosowanie:

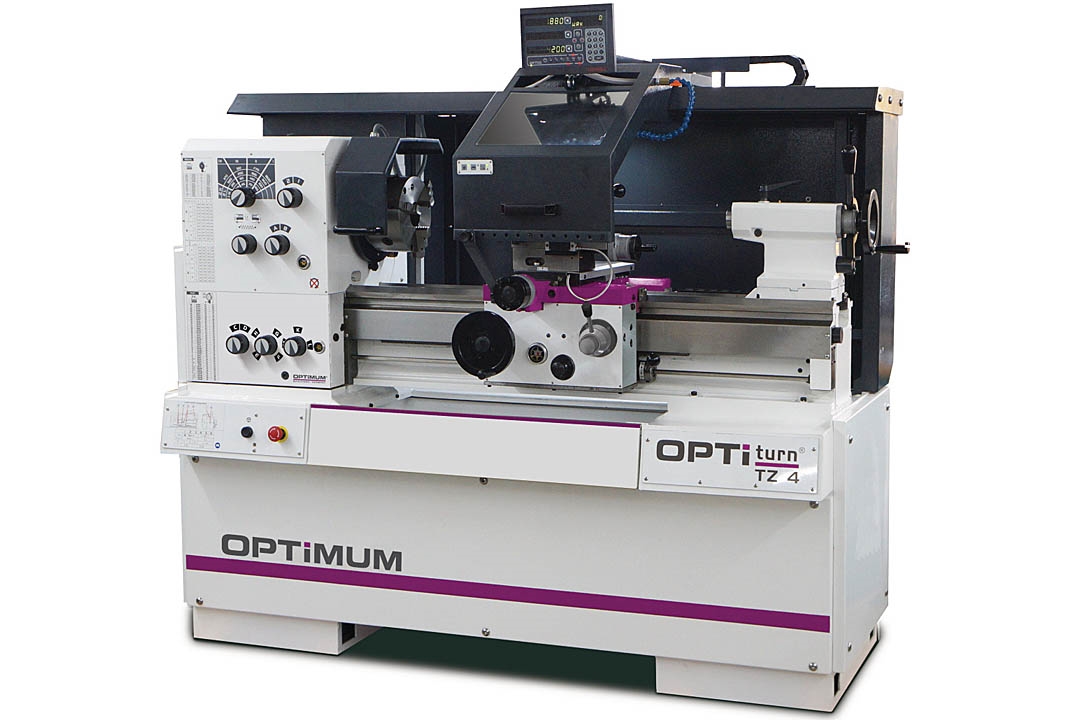

- Precyzyjna tokarka centrująca TZ 4 z cyfrowym wskaźnikiem położenia 3 osi to wysokiej jakości urządzenie do warsztatów rzemieślniczych.
- Maszynę charakteryzuje solidna konstrukcja.
- Model TZ 4 posiada hartowane indukcyjnie oraz szlifowane precyzyjnie prowadnice łoża.
- Tokarka wyposażona jest w dużą osłonę ochronną uchwytu tokarskiego, która obracana jest na pierścieniu prowadzącym.
- Maszyna została wyposażona w szybkowymienny imak stalowy 25 x 120 mm.
- Dodatkowo posiada osłonę imaka, która zabezpiecza przestrzeń roboczą przed wiórami oraz zintegrowana jest z wskaźnikiem położenia, dodatkowym panelem sterującym czy także układem chłodzenia.
- Model TZ 4 w wyposażeniu ma cyfrowy wskaźnik położenia DP 700 angielskiej firmy NEWALL.
- Wrzeciono tokarki jest hartowane oraz szlifowane i regulowane przy pomocy dzielonej nakrętki wrzeciona.
- Mocowanie wrzeciona DIN ISO 702-1 Nr 5.
- Tokarka posiada awaryjny wyłącznik, zamykany wyłącznik główny oraz wyłącznik ochronny silnika.
- Maszynę charakteryzuje szeroka skala nastawy posuwów i szeroki zakres gwintowania.
- Model TZ 4 wyposażony został w maszynową lampę LED, która całkowicie oświetla przestrzeń roboczą.
- Silnik tokarki hamowany jest hamowany elektrycznie, co umożliwia zmniejszenie czasu wyhamowania wrzeciona głównego.
- Szafa sterująca, której sterowanie zasilanie jest napięciem o wartości 24 V.
- Wszystkie aparaty elektryczne (przekaźniki oraz styczniki) są marki Siemens bądź Schneider.
- Opcjonalnie dostępne są koła zmianowe przeznaczone dla gwintów calowych
- Pokrętła ręczne z funkcją ochronną - automatyczne wyłączenie napędu osi X oraz osi Z.
W zestawie:
- Podtrzymka stała o Ø 10 - 130 mm
- Podtrzymka ruchoma o Ø 10 - 100 mm
- Tuleja redukcyjna MK6 / MK3
- Kieł stały MK3
- Głowica imaka stalowego szybkozmiennego SWH 5-B
- Imak stalowy 25 x 120 mm, typ D do noży czworokątnych
- Zestaw zmianowych kół zębatych
- Pierwsze napełnianie maszyny wysoko jakościowym olejem
- Lampa maszynowa LED
- Narzędzie obsługowe
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Napięcie elektryczne | 400 V / 3 Ph ~ 50Hz |
| Moc silnika napędowego | 3 kW / 4,5 kW |
| Ø toczenia nad łożem | 400 mm |
| Ø toczenia nad suportem poprzecznym | 245 mm |
| Rozstaw w kłach Przelot wrzeciona | 800 mm |
| Końcówka wrzeciona (mocowanie uchwytu) | DIN ISO 702-1 Nr. 5 |
| Szerokość łoża | 260 mm |
| Prędkość obrotowa wrzeciona | 45 - 1800 obr./min / 16 stopni |
| Stożek wrzeciona | MK 6 |
| Przelot wrzeciona | Ø 52 mm |
| Przesuw sań górnych | 112 mm |
| Przesuw suportu poprzecznego | 212 mm |
| Posuw wzdłużny | 0,0263 - 1,8416 mm/obr |
| Posuw poprzeczny | 0,0133 - 0,9321 mm/obr |
| Gwinty metryczne | 0,2 - 14 mm/obr |
| Gwinty calowe | 80 - 1 Gg/cal |
| Gwinty Diametral Pitch | 3 - 200 Gg/π |
| Gwinty modułowe | 0,1 - 7 mm/U |
| Mocowanie | MK 3 |
| Średnica | Ø 50 mm |
| Wysuw tulei konika | 110 mm |
| Wymiary (dł. x szer. x wys.) | 1960 x 1060 x 1690 mm |
| Waga | 1250 kg |
| Kod produktu | 3432240 |
