Opis produktu
Właściwości i zastosowanie:
- Pryzmy precyzyjne stosowane do ustawiania elementów (półwyrobów) podczas pracy na obrabiarkach, w zabiegach kontrolnych.
- Twardość powierzchni roboczych HRC 58-62, chropowatość - 0,4.

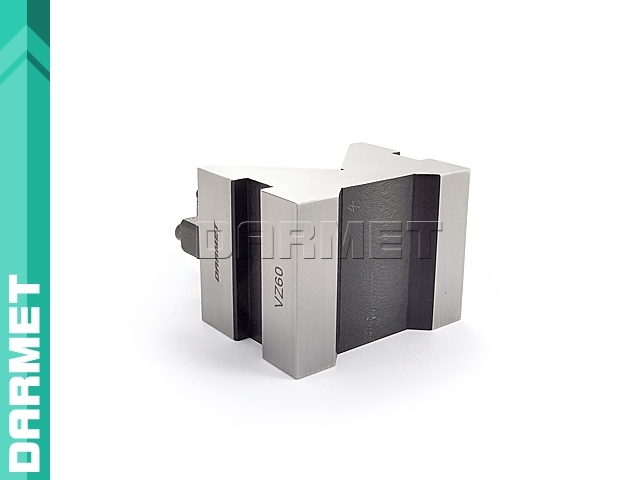

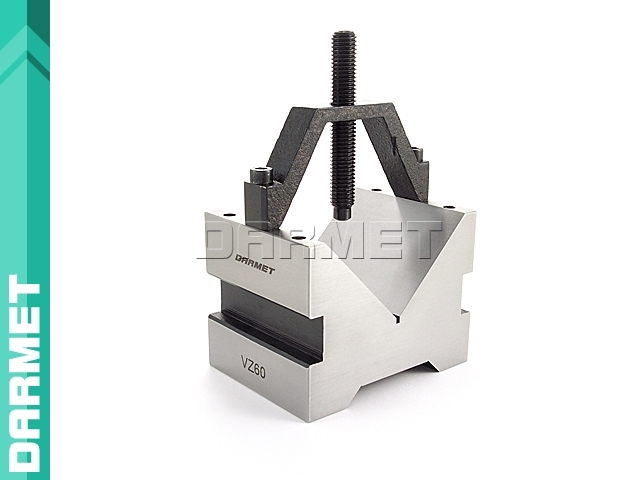

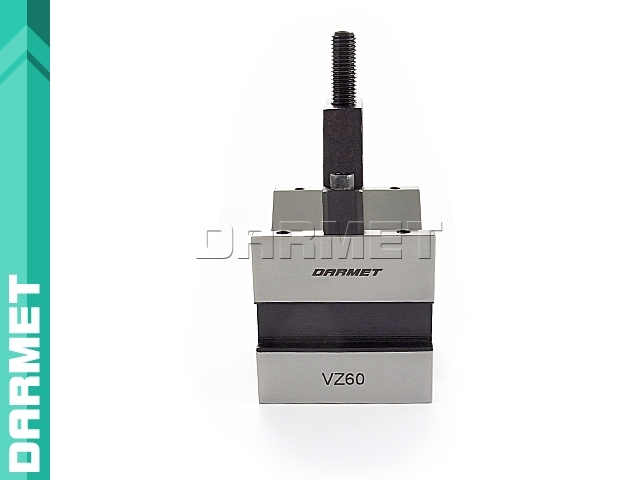

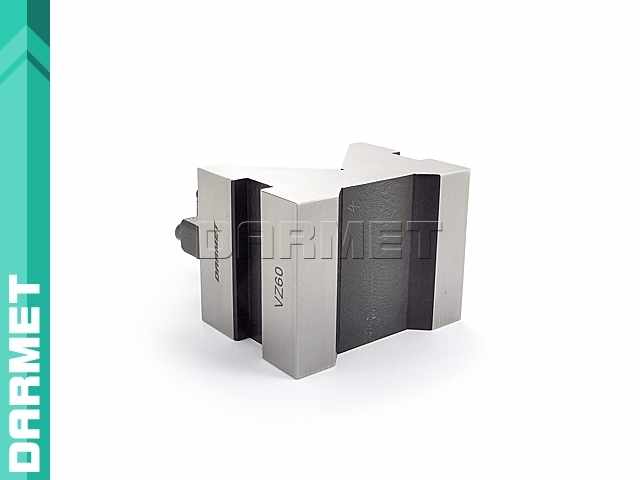

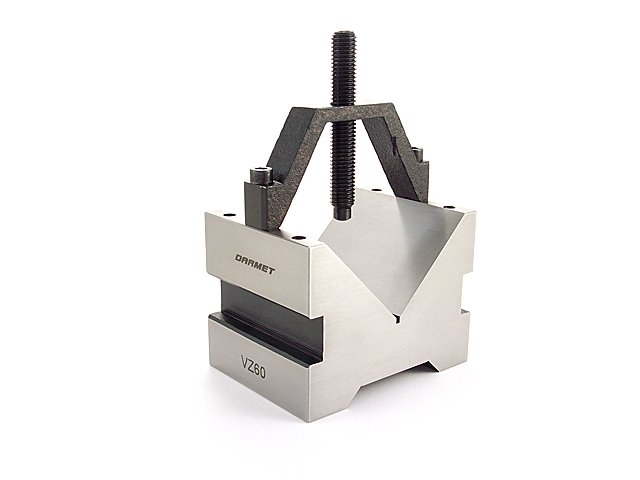

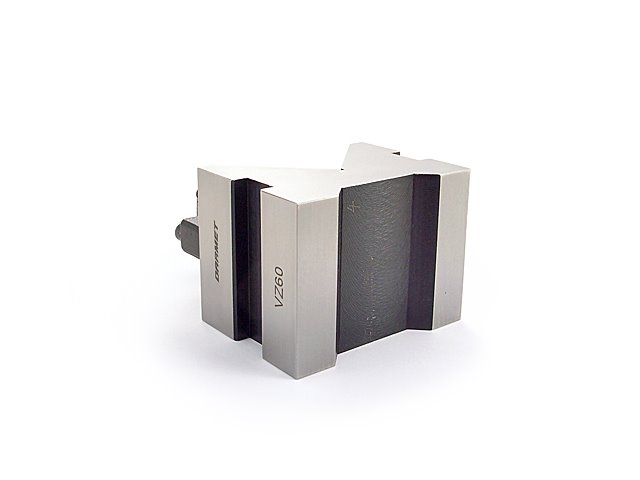

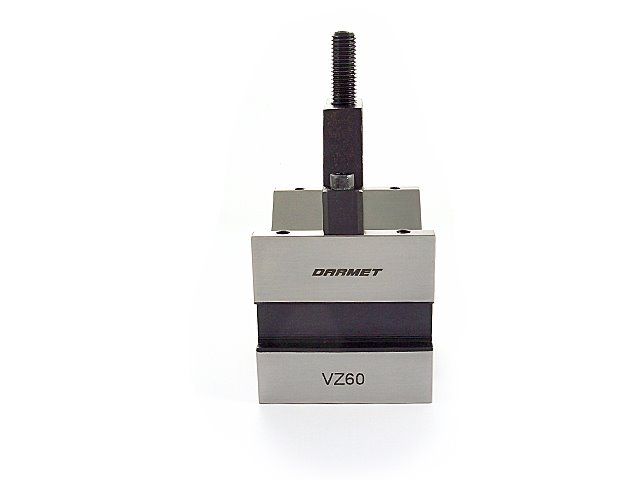

- Pryzmy stalowe, całkowicie hartowane, wcięcia 90°, z kabłąkiem mocującym.
- Dokładne, szlifowane parami.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| S | 101,5 mm |
| h | 76 mm |
| Hmax | 125 mm |
| Długość | 76,2 mm |
| Średnica mocowania | ø 65 mm |
| Waga | 3,3 kg |
| Parametr | Tolerancja | |
|---|---|---|
| Dla jednej pryzmy | Dla pary | |
| Równoległość tworzącej kąt pryzmatu względem strony bocznej | 0,025 | 0,04 |
| Prostopadłość powierzchni oporowej względem powierzchni bocznej | 0,015 | 0,025 |
| Równoległość powierzchni oporowych | 0,015 | 0,025 |
