Przegub kulowy z gwintem wewnętrznym GN 648.1 - ELESA+GANTER

Name: Przegub kulowy z gwintem wewnętrznym GN 648.1 - ELESA+GANTER
Brand: ELESA+GANTER
SKU: 56266
Price: 48.59 PLN
Availability: InStock

(0) opinii

ELG_GN648.1-5-M4-N

Producent: ELESA+GANTER

48,59

39,50

Przegub GN 648.1

wybierz

GN 648.1-20-M20x1,5L-W
GN 648.1-20-M20x1,5-W
GN 648.1-22-M22x1,5L-N
GN 648.1-22-M22x1,5L-W
GN 648.1-22-M22x1,5-N
GN 648.1-22-M22x1,5-W
GN 648.1-25-M24x2L-N
GN 648.1-25-M24x2L-W
GN 648.1-25-M24x2-N
GN 648.1-25-M24x2-W
GN 648.1-30-M30x2L-W
GN 648.1-30-M30x2-W
GN 648.1-5-M4-N
GN 648.1-5-M4-W
GN 648.1-5-M5L-N
GN 648.1-5-M5L-W
GN 648.1-5-M5-N
GN 648.1-5-M5-W
GN 648.1-6-M6L-N
GN 648.1-6-M6L-W
GN 648.1-6-M6-N
GN 648.1-6-M6-W
GN 648.1-8-M8L-N
GN 648.1-8-M8L-W
GN 648.1-20-M20x1,5-N
GN 648.1-8-M8-W
GN 648.1-20-M20x1,5L-N
GN 648.1-10-M10L-N
GN 648.1-10-M10L-W
GN 648.1-10-M10-N
GN 648.1-10-M10-W
GN 648.1-10-M10x1,25-N
GN 648.1-10-M10x1,25-W
GN 648.1-12-M12L-N
GN 648.1-12-M12L-W
GN 648.1-12-M12-N
GN 648.1-12-M12-W
GN 648.1-12-M12x1,25-N
GN 648.1-12-M12x1,25-W
GN 648.1-8-M8-N
GN 648.1-14-M14L-N
GN 648.1-14-M14-N
GN 648.1-14-M14-W
GN 648.1-16-M16L-N
GN 648.1-16-M16L-W
GN 648.1-16-M16-N
GN 648.1-16-M16-W
GN 648.1-16-M16x1,5-N
GN 648.1-16-M16x1,5-W
GN 648.1-18-M18x1,5L-N
GN 648.1-18-M18x1,5L-W
GN 648.1-18-M18x1,5-N
GN 648.1-14-M14L-W
GN 648.1-18-M18x1,5-W

4-7 dni
Przewidywany czas wysyłki: 2 grudnia 2024
Najtańsza forma dostawy: Kurier pobranie (do 10 kg) - 22,50 zł

Opis produktu

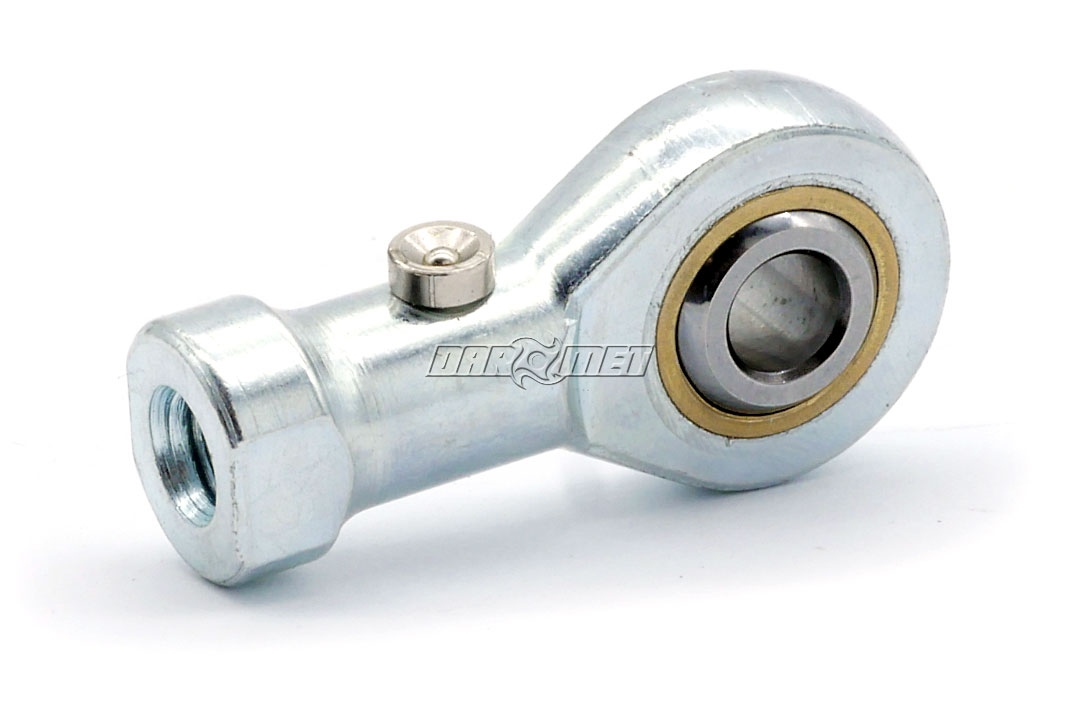

Właściwości i zastosowanie:

Korpus stalowy, ocynkowany.
Para łożyskowa z mosiądzu.

Smarowanie

Przeguby kulowe typu N (z możliwością smarowania) wymagają regularnego smarowania. Przeguby dostarczane są nienasmarowane, wstępne smarowanie należy przeprowadzić przy montażu. Przy zakresie temperatur od -20º C do +125º C stosuje się smar uniwersalny. W wyjątkowo trudnych warunkach powinno się użyć smaru wysokiej jakości takiego jak np.: Gleitmo 805K.

Temperatura pracy

Przeguby kulowe typu N (z możliwością smarowania) mogą być użyte w zakresie temperatur od -50º C do + 200º C, lub więcej przy zasto- sowaniu smaru do wysokich temperatur. Przeguby kulowe typu W (samosmarujące) mogą być użyte w zakresie temperatur od -50º C do + 200º C. Przy ogólnym zastosowaniu możliwa jest praca w wyższych temperaturach, lecz może to skrócić żywotność przegubu.

Tabela dostępnych rozmiarów i modeli:

Oznaczenie	d₁H7	d₂	b₁ -0.12	b₂	d₃	d₄	d₅

GN 648.1-5-M4-N	5	M 4***	8	6	7.7	18	9
GN 648.1-5-M5-N	5	M 5	8	6	7.7	18	9
GN 648.1-5-M5L-N	5	M 5L	8	6	7.7	18	9
GN 648.1-6-M6-N	6	M 6	9	6.75	8.9	20	10
GN 648.1-6-M6L-N	6	M 6L	9	6.75	8.9	20	10
GN 648.1-8-M8-N	8	M 8	12	9	10.4	24	12.5
GN 648.1-8-M8L-N	8	M 8L	12	9	10.4	24	12.5
GN 648.1-10-M10-N	10	M 10	14	10.5	12.9	28	15
GN 648.1-10-M10L-N	10	M 10L	14	10.5	12.9	28	15
GN 648.1-10-M10x1,25-N	10	M 10 x 1.25***	14	10.5	12.9	28	15
GN 648.1-12-M12-N	12	M 12	16	12	15.4	32	17.5
GN 648.1-12-M12L-N	12	M 12L	16	12	15.4	32	17.5
GN 648.1-12-M12x1,25-N	12	M 12 x 1.25***	16	12	15.4	32	17.5
GN 648.1-14-M14-N	14	M 14	19	13.5	16.8	36	20
GN 648.1-14-M14L-N	14	M 14L	19	13.5	16.8	36	20
GN 648.1-16-M16-N	16	M 16	21	15	19.3	42	22
GN 648.1-16-M16L-N	16	M 16L	21	15	19.3	42	22
GN 648.1-16-M16x1,5-N	16	M 16 x 1.5***	21	15	19.3	42	22
GN 648.1-18-M18x1,5-N	18	M 18 x 1.5	23	16.5	21.8	46	25
GN 648.1-18-M18x1,5L-N	18	M 18 x 1.5L	23	16.5	21.8	46	25
GN 648.1-20-M20x1,5-N	20	M 20 x 1.5	25	18	24.3	50	27.5
GN 648.1-20-M20x1,5L-N	20	M 20 x 1.5L	25	18	24.3	50	27.5
GN 648.1-22-M22x1,5-N	22	M 22 x 1.5	28	20	25.8	54	30
GN 648.1-22-M22x1,5L-N	22	M 22 x 1.5L	28	20	25.8	54	30
GN 648.1-25-M24x2-N	25	M 24 x 2	31	22	29.6	60	33.5
GN 648.1-25-M24x2L-N	25	M 24 x 2L	31	22	29.6	60	33.5
GN 648.1-5-M4-W	5	M 4***	8	6	7.7	18	9
GN 648.1-5-M5-W	5	M 5	8	6	7.7	18	9
GN 648.1-5-M5L-W	5	M 5L	8	6	7.7	18	9
GN 648.1-6-M6-W	6	M 6	9	6.75	8.9	20	10
GN 648.1-6-M6L-W	6	M 6L	9	6.75	8.9	20	10
GN 648.1-8-M8-W	8	M 8	12	9	10.4	24	12.5
GN 648.1-8-M8L-W	8	M 8L	12	9	10.4	24	12.5
GN 648.1-10-M10-W	10	M 10	14	10.5	12.9	28	15
GN 648.1-10-M10L-W	10	M 10L	14	10.5	12.9	28	15
GN 648.1-10-M10x1,25-W	10	M 10 x 1.25***	14	10.5	12.9	28	15
GN 648.1-12-M12-W	12	M 12	16	12	15.4	32	17.5
GN 648.1-12-M12L-W	12	M 12L	16	12	15.4	32	17.5
GN 648.1-12-M12x1,25-W	12	M 12 x 1.25***	16	12	15.4	32	17.5
GN 648.1-14-M14-W	14	M 14	19	13.5	16.8	36	20
GN 648.1-14-M14L-W	14	M 14L	19	13.5	16.8	36	20
GN 648.1-16-M16-W	16	M 16	21	15	19.3	42	22
GN 648.1-16-M16L-W	16	M 16L	21	15	19.3	42	22
GN 648.1-16-M16x1,5-W	16	M 16 x 1.5***	21	15	19.3	42	22
GN 648.1-18-M18x1,5-W	18	M 18 x 1.5	23	16.5	21.8	46	25
GN 648.1-18-M18x1,5L-W	18	M 18 x 1.5L	23	16.5	21.8	46	25
GN 648.1-20-M20x1,5-W	20	M 20 x 1.5	25	18	24.3	50	27.5
GN 648.1-20-M20x1,5L-W	20	M 20 x 1.5L	25	18	24.3	50	27.5
GN 648.1-22-M22x1,5-W	22	M 22 x 1.5	28	20	25.8	54	30
GN 648.1-22-M22x1,5L-W	22	M 22 x 1.5L	28	20	25.8	54	30
GN 648.1-25-M24x2-W	25	M 24 x 2	31	22	29.6	60	33.5
GN 648.1-25-M24x2L-W	25	M 24 x 2L	31	22	29.6	60	33.5
GN 648.1-30-M30x2-W	30	M 30 x 2	37	25	34.8	70	40
GN 648.1-30-M30x2L-W	30	M 30 x 2L	37	25	34.8	70	40

** dostępne tylko w wykonaniu typ W |

*** Cetop

Typ N: mosiądz / stal, możliwość smarowania

Typ W: stal-PTFE / stal, samosmarowna

Dostępności są informacyjne na podstawie danych z firmy ELESA+Ganter i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
