Opis produktu

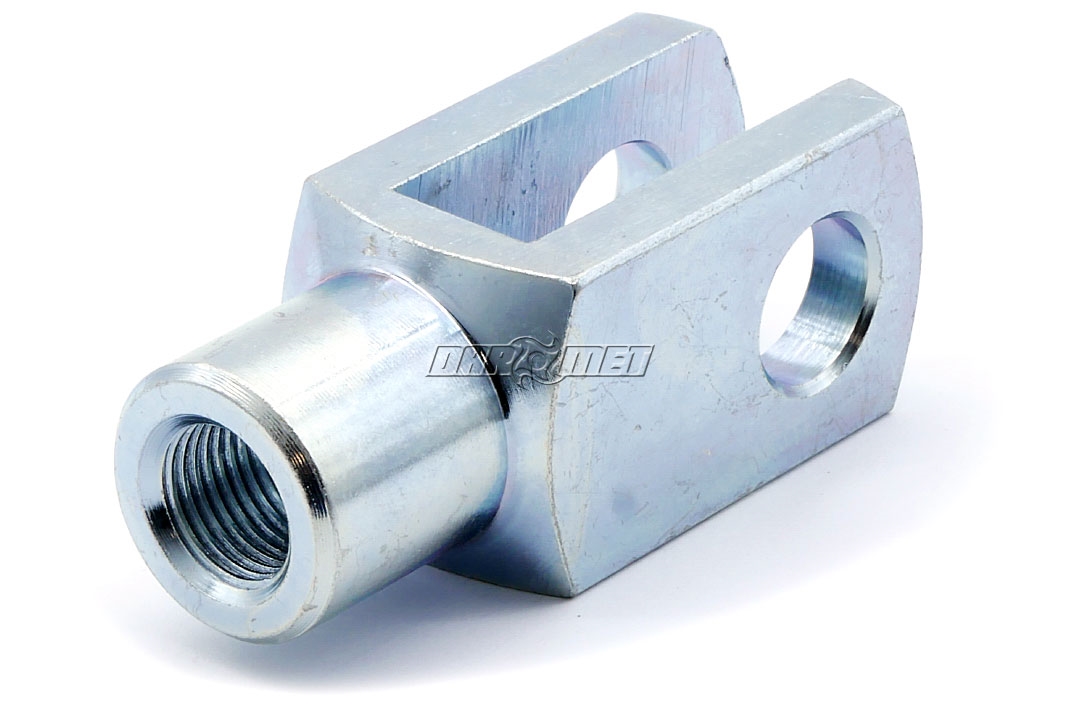

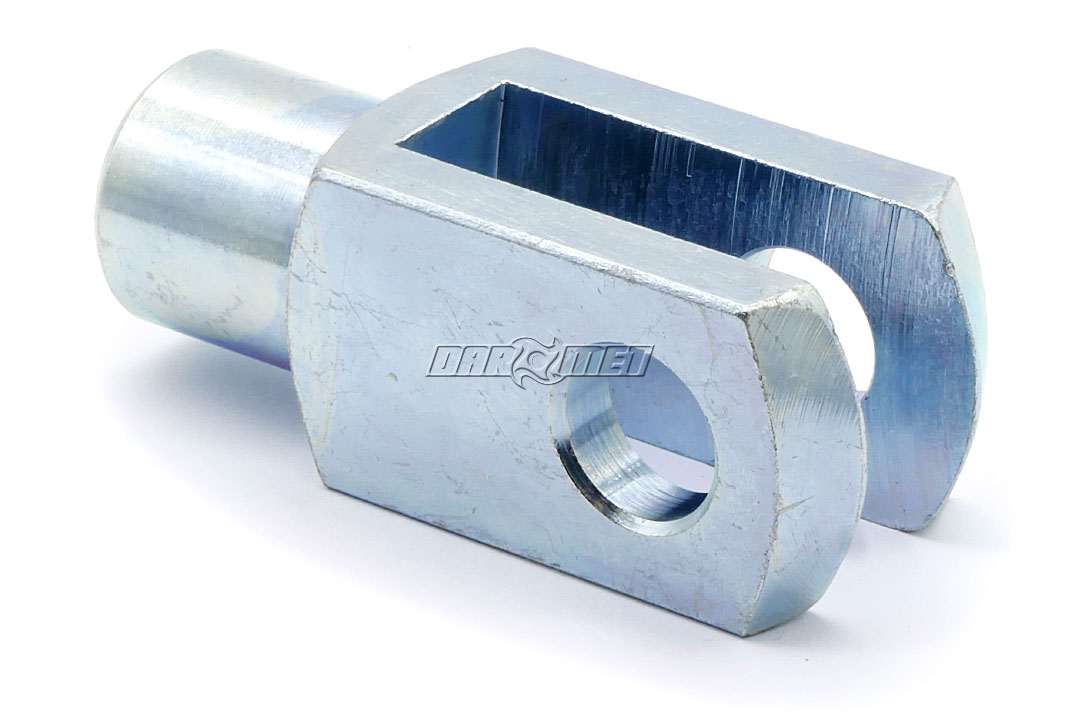

Przeguby widełkowe, głowice widełkowe i elementy przegubowe są łącznikami, które umożliwiają ramionom dźwigniowym i łącznikom przewodzenie siły nacisku i trakcji. Są one dostępne w wersjach, które się obracają i z różnymi pozycjami sworzni.
Właściwości i zastosowanie:
- Wykonanie przegubu ze stali, powierzchnia ocynkowana.
- Wytrzymały na rozciąganie - klasa V (500 N/mm2).
Tabela dostępnych rozmiarów i modeli:
 |
|||||||||
| Oznaczenie | d1 H9/h11 | l1 | d2 | a | b | d3 | l2 | l3 | l4 |
|---|---|---|---|---|---|---|---|---|---|
| DIN 71752-4-8-M4 | 4 | 8 | M 4 | 8 | 4 | 8 | 16 | 21 | 6 |
| DIN 71752-4-16-M4 | 4 | 16 | M 4 | 8 | 4 | 8 | 24 | 29 | 6 |
| DIN 71752-5-10-M5 | 5 | 10 | M 5 | 10 | 5 | 9 | 20 | 26 | 7.5 |
| DIN 71752-5-10-M5L | 5 | 10 | M 5L | 10 | 5 | 9 | 20 | 26 | 7.5 |
| DIN 71752-5-20-M5 | 5 | 20 | M 5 | 10 | 5 | 9 | 30 | 36 | 7.5 |
| DIN 71752-5-20-M5L | 5 | 20 | M 5L | 10 | 5 | 9 | 30 | 36 | 7.5 |
| DIN 71752-6-12-M6 | 6 | 12 | M 6 | 12 | 6 | 10 | 24 | 31 | 9 |
| DIN 71752-6-12-M6L | 6 | 12 | M 6L | 12 | 6 | 10 | 24 | 31 | 9 |
| DIN 71752-6-24-M6 | 6 | 24 | M 6 | 12 | 6 | 10 | 36 | 43 | 9 |
| DIN 71752-6-24-M6L | 6 | 24 | M 6L | 12 | 6 | 10 | 36 | 43 | 9 |
| DIN 71752-8-16-M8 | 8 | 16 | M 8 | 16 | 8 | 14 | 32 | 42 | 12 |
| DIN 71752-8-16-M8L | 8 | 16 | M 8L | 16 | 8 | 14 | 32 | 42 | 12 |
| DIN 71752-8-16-M8F | 8 | 16 | M 8F = M8x1 | 16 | 8 | 14 | 32 | 42 | 12 |
| DIN 71752-8-32-M8 | 8 | 32 | M 8 | 16 | 8 | 14 | 48 | 58 | 12 |
| DIN 71752-8-32-M8L | 8 | 32 | M 8L | 16 | 8 | 14 | 48 | 58 | 12 |
| DIN 71752-8-32-M8F | 8 | 32 | M 8F = M8x1 | 16 | 8 | 14 | 48 | 58 | 12 |
| DIN 71752-10-20-M10 | 10 | 20 | M 10 | 20 | 10 | 18 | 40 | 52 | 15 |
| DIN 71752-10-20-M10L | 10 | 20 | M 10L | 20 | 10 | 18 | 40 | 52 | 15 |
| DIN 71752-10-20-M10F | 10 | 20 | M 10F = M10x1.25 | 20 | 10 | 18 | 40 | 52 | 15 |
| DIN 71752-10-40-M10 | 10 | 40 | M 10 | 20 | 10 | 18 | 60 | 72 | 15 |
| DIN 71752-10-40-M10L | 10 | 40 | M 10L | 20 | 10 | 18 | 60 | 72 | 15 |
| DIN 71752-10-40-M10F | 10 | 40 | M 10F = M10x1.25 | 20 | 10 | 18 | 60 | 72 | 15 |
| DIN 71752-12-24-M1 | 12 | 24 | M 12 | 24 | 12 | 20 | 48 | 62 | 18 |
| DIN 71752-12-24-M12L | 12 | 24 | M 12L | 24 | 12 | 20 | 48 | 62 | 18 |
| DIN 71752-12-24-M12F | 12 | 24 | M 12F = M12x1.25 | 24 | 12 | 20 | 48 | 62 | 18 |
| DIN 71752-12-48-M12 | 12 | 48 | M 12 | 24 | 12 | 20 | 72 | 86 | 18 |
| DIN 71752-12-48-M12L | 12 | 48 | M 12L | 24 | 12 | 20 | 72 | 86 | 18 |
| DIN 71752-12-48-M12F | 12 | 48 | M 12F = M12x1.25 | 24 | 12 | 20 | 72 | 86 | 18 |
| DIN 71752-14-28-M14 | 14 | 28 | M 14 | 28 | 14 | 24 | 56 | 72 | 22.5 |
| DIN 71752-14-28-M14L | 14 | 28 | M 14L | 28 | 14 | 24 | 56 | 72 | 22.5 |
| DIN 71752-14-28-M14F | 14 | 28 | M 14F = M14x1.5 | 28 | 14 | 24 | 56 | 72 | 22.5 |
| DIN 71752-14-56-M14 | 14 | 56 | M 14 | 28 | 14 | 24 | 85 | 101 | 22.5 |
| DIN 71752-14-56-M14L | 14 | 56 | M 14L | 28 | 14 | 24 | 85 | 101 | 22.5 |
| DIN 71752-14-56-M14F | 14 | 56 | M 14F = M14x1.5 | 28 | 14 | 24 | 85 | 101 | 22.5 |
| DIN 71752-16-32-M16 | 16 | 32 | M 16 | 32 | 16 | 26 | 64 | 83 | 24 |
| DIN 71752-16-32-M16L | 16 | 32 | M 16L | 32 | 16 | 26 | 64 | 83 | 24 |
| DIN 71752-16-32-M16F | 16 | 32 | M 16F = M16x1.5 | 32 | 16 | 26 | 64 | 83 | 24 |
| DIN 71752-16-64-M16 | 16 | 64 | M 16 | 32 | 16 | 26 | 96 | 115 | 24 |
| DIN 71752-16-64-M16L | 16 | 64 | M 16L | 32 | 16 | 26 | 96 | 115 | 24 |
| DIN 71752-16-64-M16F | 16 | 64 | M 16F = M16x1.5 | 32 | 16 | 26 | 96 | 115 | 24 |
| DIN 71752-20-40-M20 | 20 | 40 | M 20 | 40 | 20 | 34 | 80 | 105 | 30 |
| DIN 71752-20-40-M20L | 20 | 40 | M 20L | 40 | 20 | 34 | 80 | 105 | 30 |
Dostępności są informacyjne na podstawie danych z firmy ELESA+Ganter i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
