Opis produktu
Właściwości i zastosowanie:
- Przyrząd do ostrzenia przeznaczony jest do precyzyjnego szlifowania narzędzi dwuostrzowych, takich jak wiertła kręte oraz pogłębiacze stożkowe

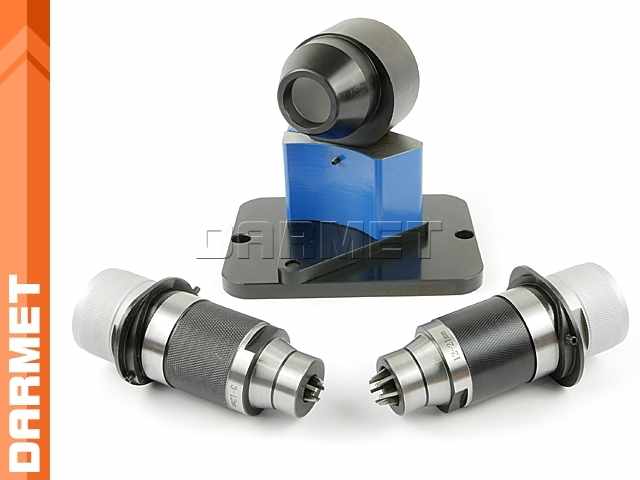

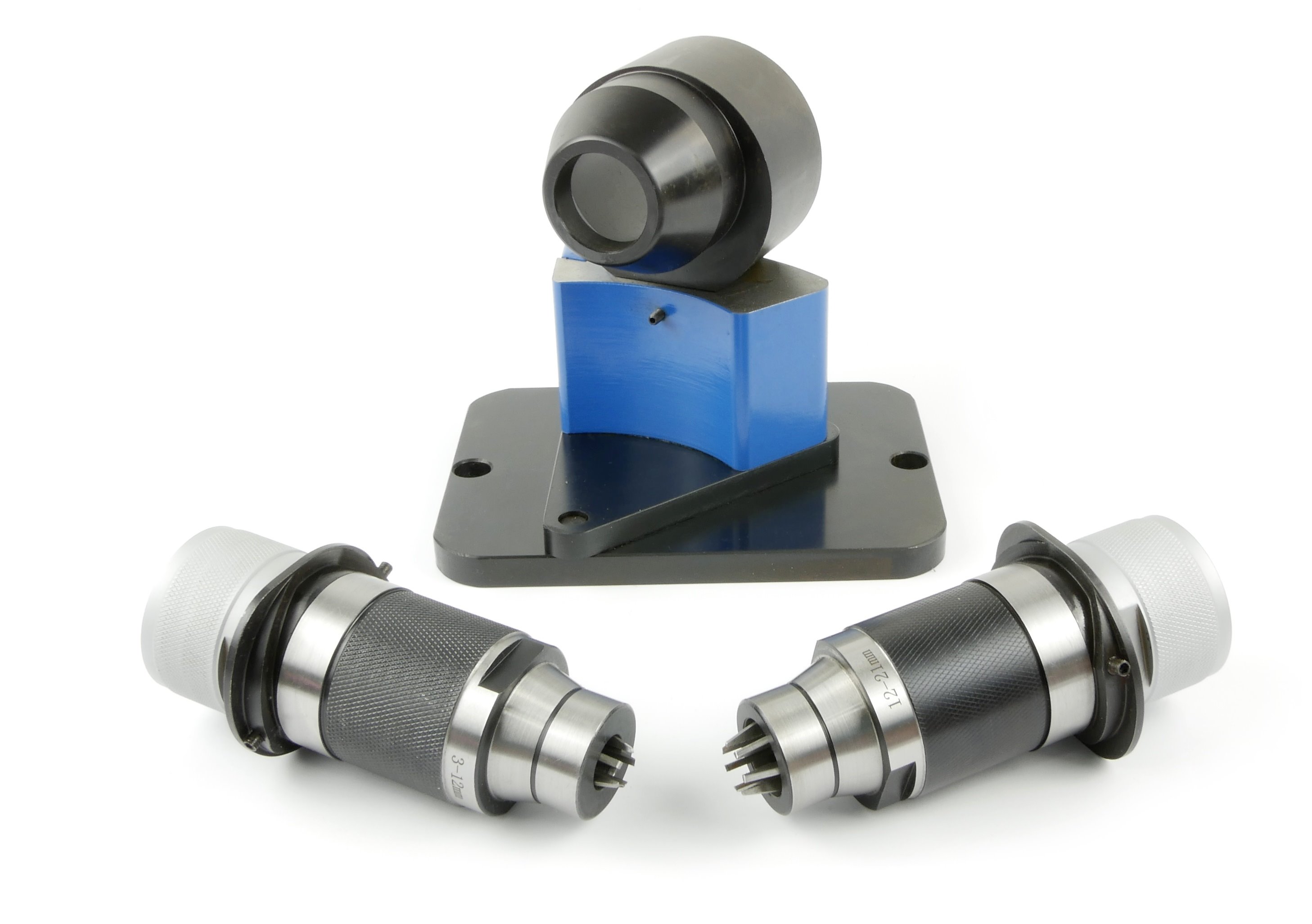

- Urządzenie wyposażone jest w 2 przystawki do mocowania narzędzi z chwytami o średnicach 3 - 12 oraz 12 - 21 mm

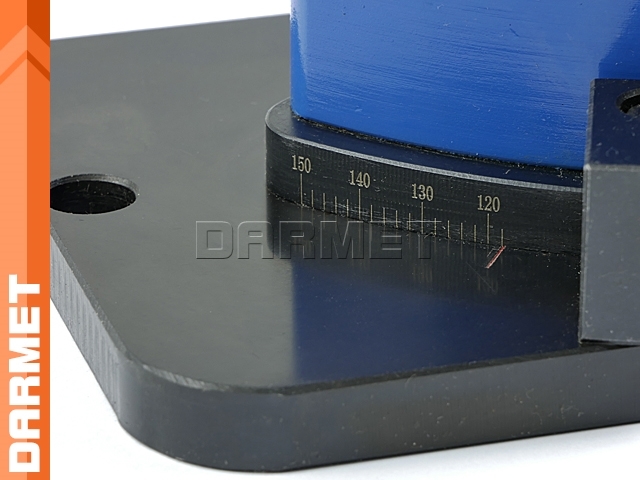

- Posiada skalę umożliwiającą ustawienie kąta wierzchołkowego od 118° do 150° (działka elementarna 2°)
- Pozwala na ostrzenie narzędzi z jednego mocowania bez konieczności przestawiania narzędzia o 180°
- Przeznaczone do pracy z ostrzałką DM 2772
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Zakres ostrzonych wierteł [mm] |
3 - 12 12 - 21 |
| Waga [kg] | 7,7 |
Film instruktażowy:
- Ustaw linie ostrza wiertła równolegle z osią uchwytu.
- Zamocuj wiertło w uchwycie tak aby wystawało na około 22 mm.
- Ustaw na przyrządzie pożądany kąt wierzchołkowy.
- Zamontuj uchwyt z wiertłem w przyrządzie.

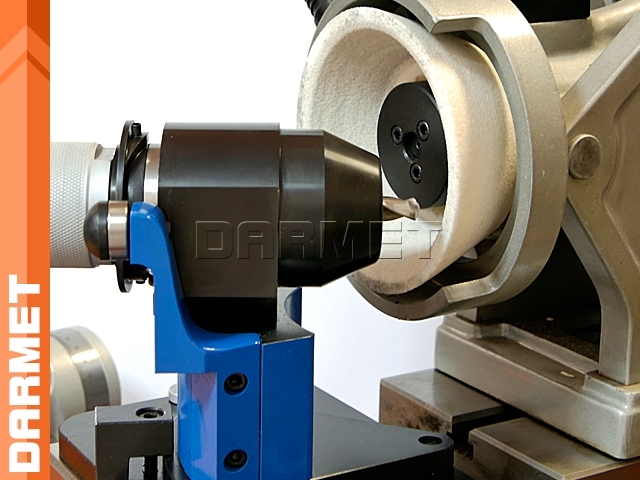

- Dojedź krawędzią wiertła blisko powierzchni ściernicy.
- Wykonaj próbny ruch szlifowania wiertła na "sucho" (przy wyłączanej ostrzałce).
- Jeśli wszystko jest prawidłowo ustawione odsuń uchwyt i włącz zasilanie ostrzałki.
- Dosuń uchwyt do czoła ściernicy i wykonaj płynnie pełen obrót (360º) uchwytem zgodnie z ruchem wskazówek zegara.
- Po wykonaniu około 180º obrotu nastąpi zmiana ostrzonej krawędzi.
- Powtórz czynność do uzyskania odpowiedniego efektu.
